Importando e Exportando arquivos no formato DWG

Para que o ArchiStation possa importar ou exportar diretamente arquivos no formato DWG, é necessário a instalação de um programa conversor desenvolvido pela Open Design Alliance.

Usuários da versão 2015: Assista o vídeo para correta configuração – https://youtu.be/cvvI7YPdx5s

Conversão DWG/DXF on-line

Caso não deseje instalar o ODA File Converter, você poderá acessar um conversor on-line e realizar a conversão dos arquivos:

DWG para DXF ou DXF para DWG

Instalando o ODA File Converter

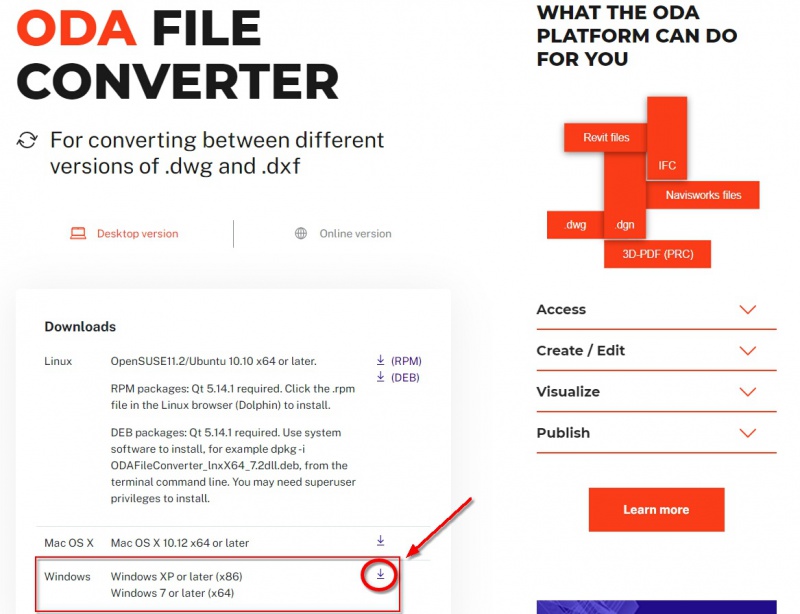

  • Baixe o conversor ODA File Converter em https://www.opendesign.com/guestfiles/oda_file_converter clicando na opção ODA File Converter para Windows.

            ODA File Converter

  • Depois que concluir o download, instale o programa tomando o cuidado de anotar a pasta de instalação. A pasta de instalação padrão é: c:\Arquivos de programas\ODA\ODAFileConverter_title xx.xx.x\

No ArchiStation, ao importar ou exportar um arquivo DWG pode ser necessário indicar a pasta de instalação. Se isso acontecer, clique na opção Indicar a pasta aonde está instalado e indique o caminho até a pasta de instalação.

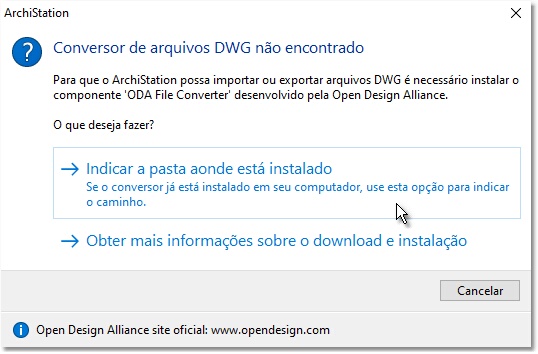

        ODA-Indicar a pasta
Tela que aparece ao importar ou exportar um arquivo DWG quando o ArchiStation não conseguir localizar a pasta de instalação do ODA File Converter.

  • Localize e indique o arquivo ODAFileConverter na pasta na pasta de instalação e clique em Abrir.

        Localizar o ODA File Converter

Importando um arquivo DWG

  1. Clique sobre a logo ArchiStation e no menu selecione Abrir…
  2. Selecione o filtro Arquivo DWG (*.dwg)
  3. Indique a pasta e selecione o arquivo
  4. Clique sobre o botão Abrir.

ATENÇÃO! Para importar ou exportar no formato DWG os arquivos NÃO poderão estar localizados na pasta raiz da unidade (exemplos: C:\arquivo.dwg ou D:\arquivo.dwg).

Exportando um arquivo para o formato DWG

  1. Clique sobre a logo ArchiStation e no menu selecione Exportar…
  2. Selecione o filtro Arquivo DWG (*.dwg)
  3. Indique a pasta e o nome desejado para salvar o arquivo
  4. Clique sobre o botão Salvar.

Informações legais

A Hemero Software não é associada a Open Design Alliance. DWG é um formato nativo e proprietário do AutoCAD® e uma marca registrada da Autodesk, Inc. A Hemero Software não é associada a Autodesk.
