Distribuição predial de Gás

Um projeto e distribuição predial de gás é o planejamento técnico e a instalação segura de tubulações, medidores e reguladores que levam gás (natural ou GLP) da fonte de abastecimento até os pontos de consumo final, como fogões, aquecedores e fornos em edificações. Segue rigorosas normas técnicas (NBR 15526, NBR 13103) para garantir segurança e eficiência.

No ArchiStation® MEP, menu INSTALAÇÕES ► Gás, estão dispostos os comandos para o lançamento de equipamentos e tubulações para distribuição de gás.

Lançamento dos equipamentos de armazenagem

Vamos iniciar o lançamento das instalações de gás pelos equipamentos de armazenagem, que poderão ser botijões P13 ou P45.

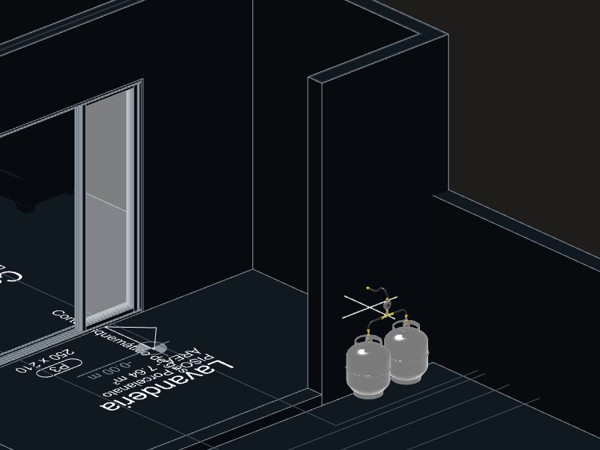

► Para inserir um equipamento de armazenagem de gás:

  1.  No menu INSTALAÇÕES ► Gás pressione o botão Equipamentos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

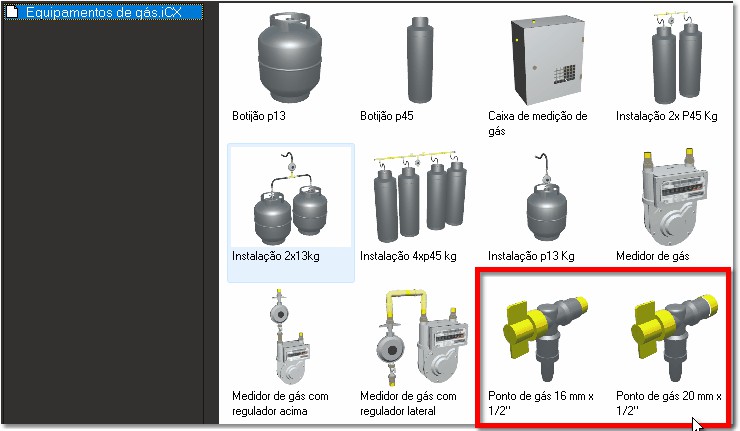

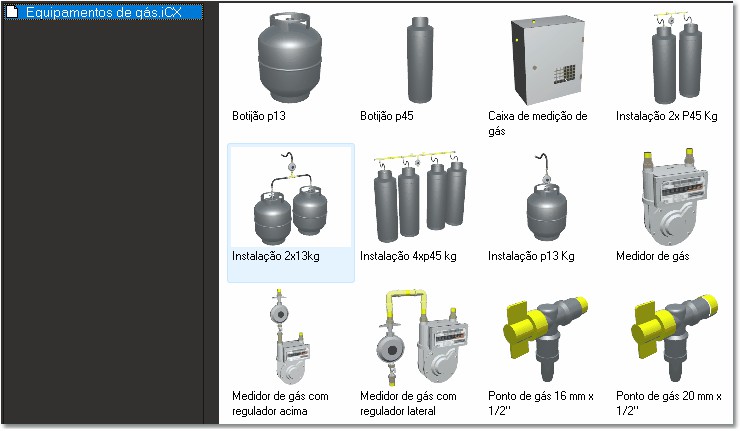

  3.  Na coleção de "Equipamentos de gás", selecione o componente "Instalação 2x13Kg" ou o tipo de instalação necessária no seu projeto, e pressione OK para confirmar;


  4.  Aproxime o cursor do mouse da parede no local onde pretende inserir o componente;


  5. Quando a previsão mostrar o equipamento na posição desejada, confirme clicando o botão do mouse.

Lançamento dos pontos de consumo de gás

Os pontos de consumo de gás poderão ser fogões, fornos, aquecedores de passagem, lareiras etc;

► Para inserir um ponto de consumo de gás:

  1.  No menu INSTALAÇÕES ► Gás pressione o botão Equipamentos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

  3.  Na coleção de "Equipamentos de gás", selecione o tipo "Ponto de gás 16 mm x 1/2"" ou "Ponto de gás 20 mm x 1/2"" conforme a utilização no projeto, e pressione OK para confirmar;

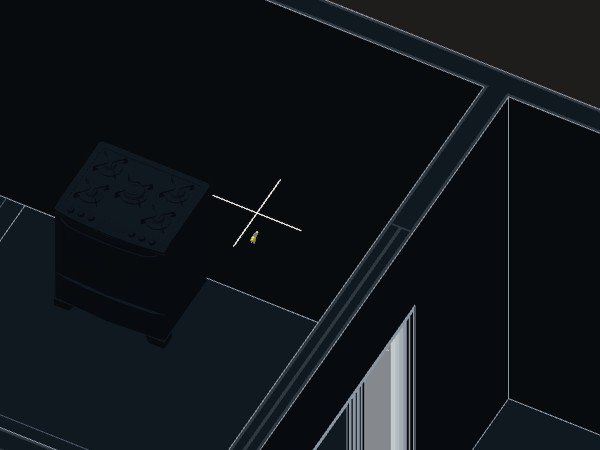

  4.  Aproxime o cursor do mouse da parede no local onde pretende inserir o componente;


  5. Quando a previsão mostrar o equipamento na posição desejada, confirme clicando o botão do mouse.

Aquecedor de passagem a gás

Os aparelhos aquecedores à gás estão dispostos no comando Aparelhos hidráulicos da disciplina Hidráulica.

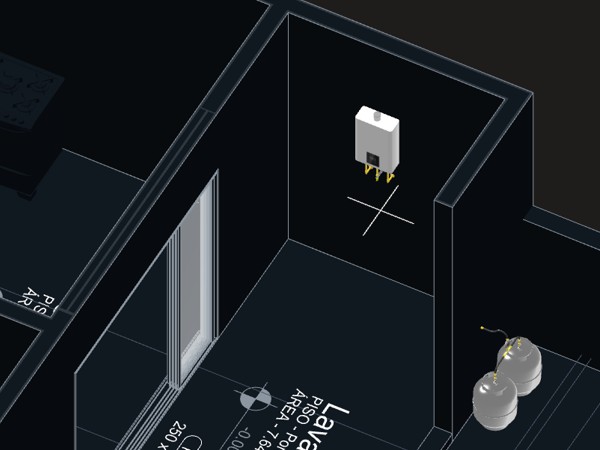

► Para inserir um aquecedor de passagem a gás:

  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Aparelhos hidráulicos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

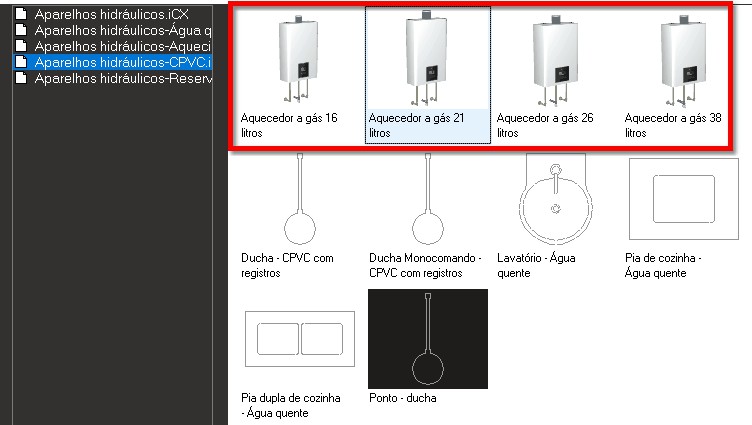

  3.  Selecione a coleção "Aparelhos hidráulicos-CPVC" ou "Aparelhos hidráulicos-PPR" de acordo com o tipo de tubulação escolhida para o projeto de água quente. Em seguida, selecione o aquecedor com a capacidade requerida e pressione OK para confirmar;


  4.  Aproxime o cursor do mouse da parede onde pretende inserir o componente;



  5. Quando a previsão mostrar o quadro na posição desejada, confirme clicando o botão do mouse.

Tubulações de gás

Depois de lançar todos os equipamentos de gás e pontos de consumo, passamos ao processo de lançamento das tubulações.

► Para criar um a tubulação de gás:

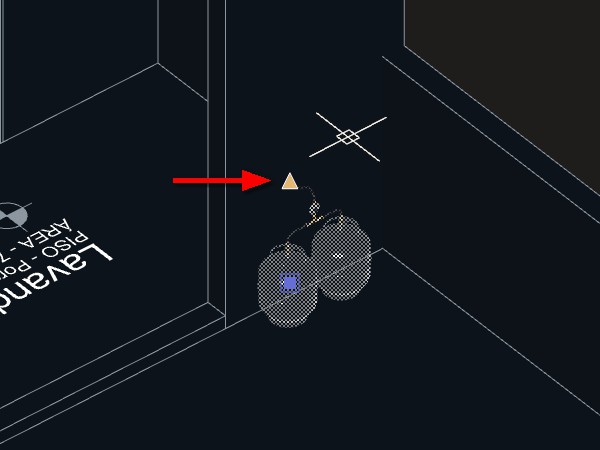

  1.  Selecione um Equipamento de gás. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;


  2. Clique sobre o triângulo laranja no ponto de gás para iniciar o lançamento da tubulação;

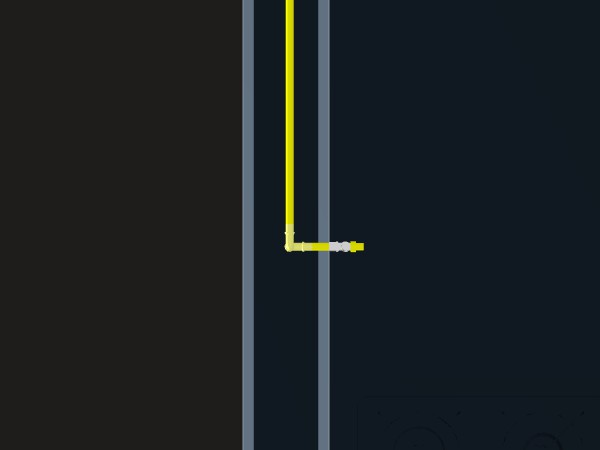

    Observação: Alguns pontos de gás são programados para adicionar automaticamente pontos a tubulação levando a uma distância específica no interior da parede, mantendo as tubulações alinhadas para facilitar o lançamento.

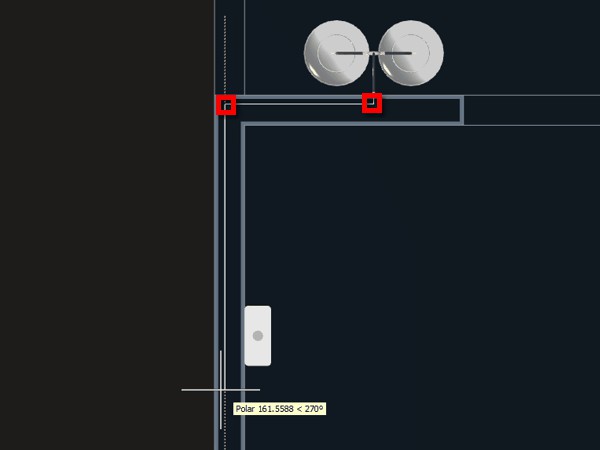

  3.  Indique os pontos necessários até chegar ao alinhamento com o ponto de gás desejado.

Alinhando com outros objetos

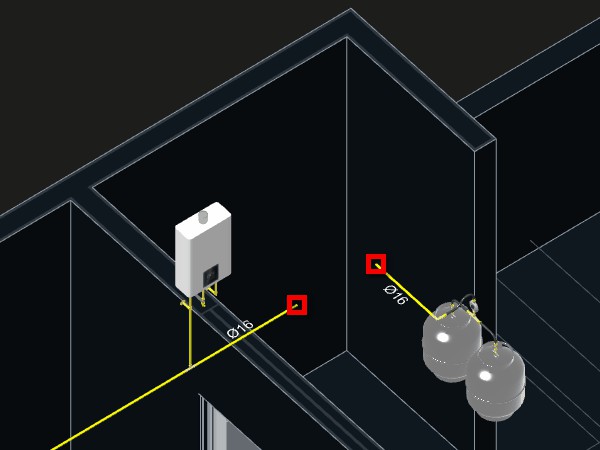

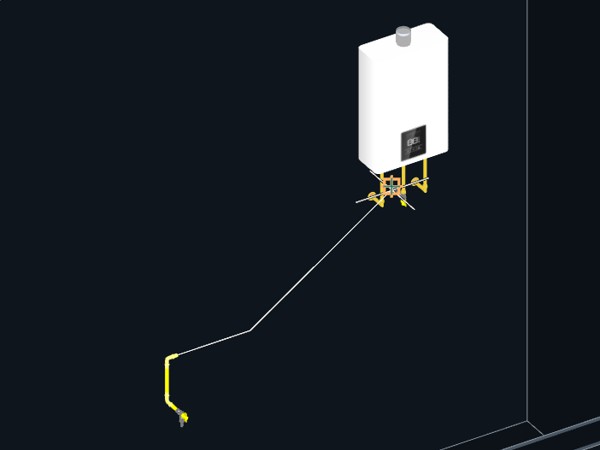

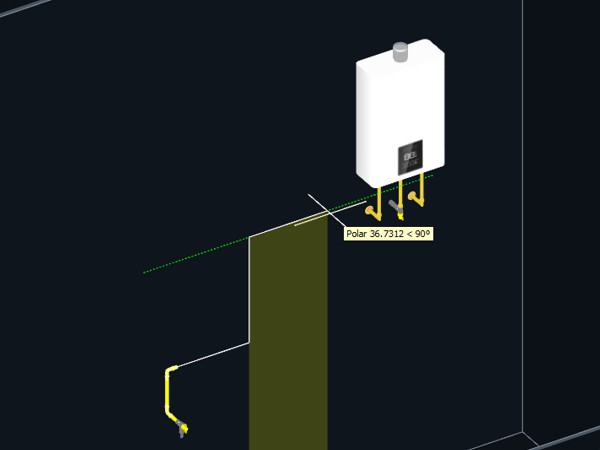

Quando chegar ao último segmento do lançamento da tubulação, para alinhar com a tubulação do objeto de destino faça assim:

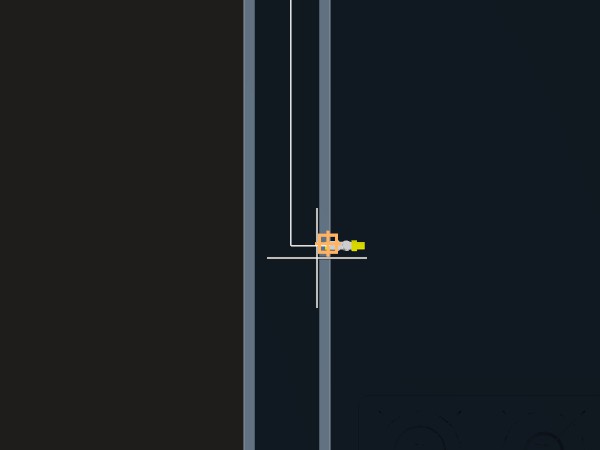

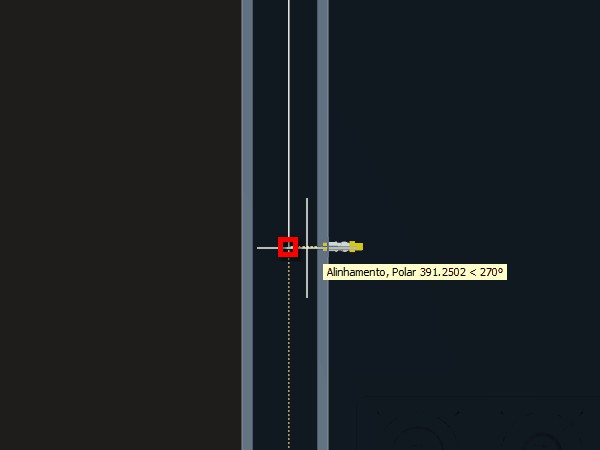

  1.  Aproxime o cursor da saída de tubutalção do objeto de destino. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da saída de tubulação, mantenha o cursor até que o sinal de alinhamento apareça.



  2.  Indique o ponto de alinhamento entre as tubulações.



  3. Agora Indique o ponto de saída da tubulação no objeto de destino.

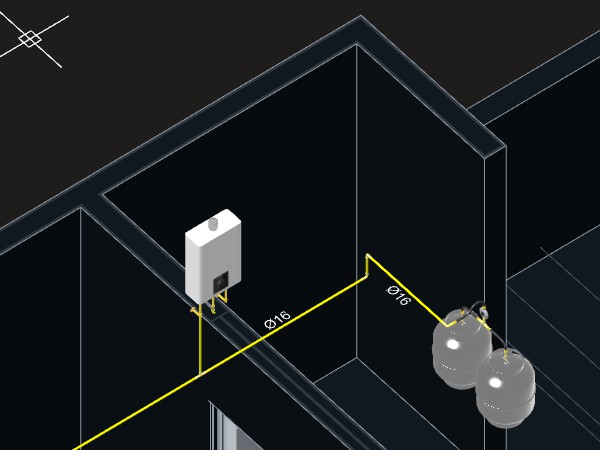

  4. Confirme o lançamento da tubulação clicando o botão direito do mouse ou pressionando a tecla <ENTER>.

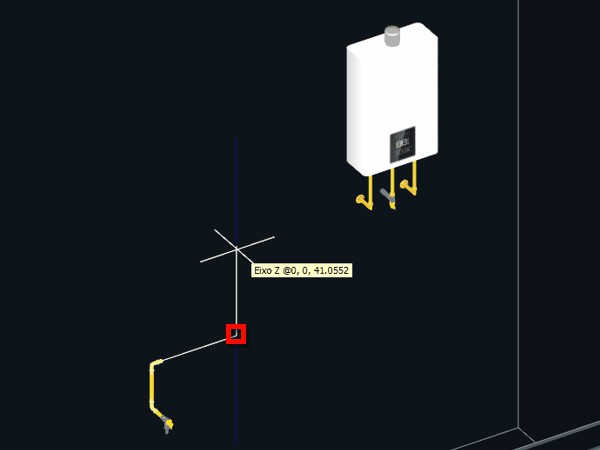

Alterando a cota de nível de lançamento da tubulação

  1.  Durante o processo de o lançamento de uma tubulação, caso seja necessário alterar a cota de nível do lançamento, no Inspetor de objetos, clique sobre o comando Ir para o nível... ;


  2. Em seguida indique com o mouse o ponto de uma tubulação existente na altura desejada ou entre o novo valor da cota digitando pelo teclado;


  3. Os próximos pontos indicados da tubulação serão lançados na altura da nova cota.

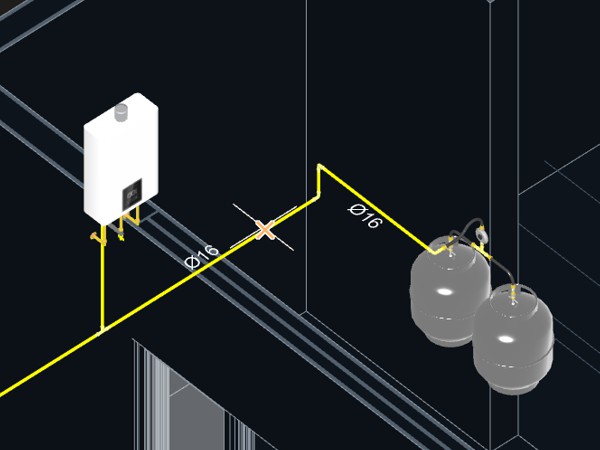

Conectando tubulações

Eventualmente, durante o lançamento das tubulações, pode ser necessário unir duas tubulações desconectadas. O comando Conectar tubulações poderá ser utilizado para realizar a junção de forma automática.


  1.  Ative o comando Conectar utilizando uma das seguintes formas:
            a) Clique sobre a seta do ícone Equipamentos e no menu selecione o item Conectar tubulações;



            b) Ou utilize o atalho pelo teclado digitando F e <ESPAÇO>;
            c) Ou a partir do menu DESENHO ► Modificar clique sobre o o ícone Conectar ► Unir .

  2. Clique sobre as extremidades das tubulações que deseja conectar;



As tubulações serão unidas pelo ponto de interseção.



Se as tubulações estiverem em diferentes cotas de nível, será criado um trecho adicional de tubulação para ligar as tubulações entre os dois níveis.

Definindo colunas de distribuição de gás

Caso seja necessário levar as tubulações de gás a outros pavimentos, poderá inserir indicações por colunas de gás.

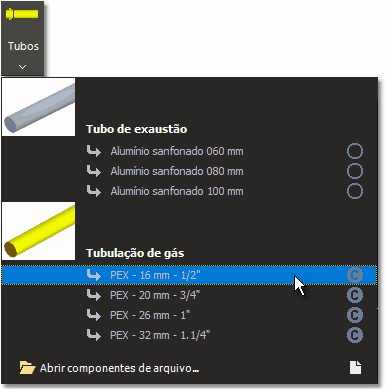

  1.  Clique sobre o comando Tubos e selecione a tubulação na espessura que deseja criar a coluna;



  2. Aproxime o cursor do mouse de uma tubulação existente;



  3. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura de uma tubulação que pode ser dividida, confirme clicando com o botão do mouse;
  4.  Para criar uma coluna, utilize um dos comandos disponíveis no Inspetor de objetos <F11>:

    Subir/Gás: Subir com a tubulação até o pavimento acima e definir uma coluna de gás;
    Descer/Gás: Levar a tubulação até a cota 0 e definir uma coluna de gás;
    Coluna Gás: Definir uma coluna de gás na posição indicada;


    Exemplo utilizando o comando Subir/Gás

Ao selecionar o símbolo de uma coluna, pontos editáveis em azul poderão ser utilizados para modificar a posição e o ângulo da seta.

Para excluir uma definição de coluna, selecione pressione a tecla <DELETE>.

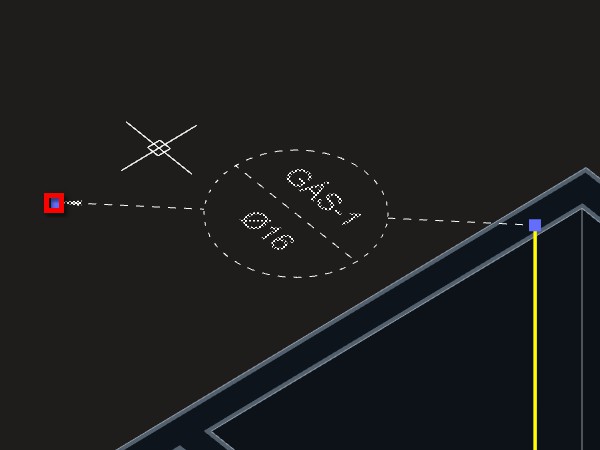

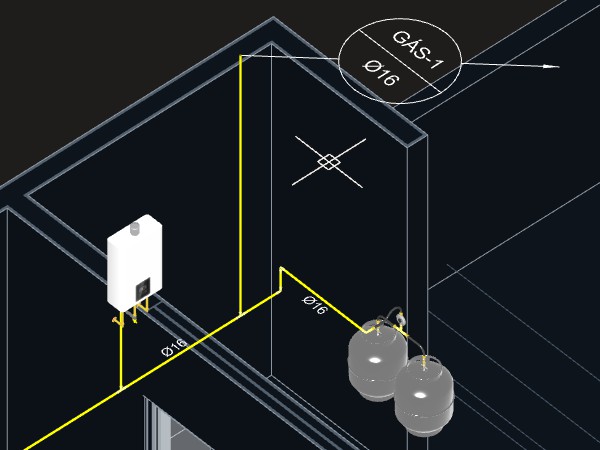

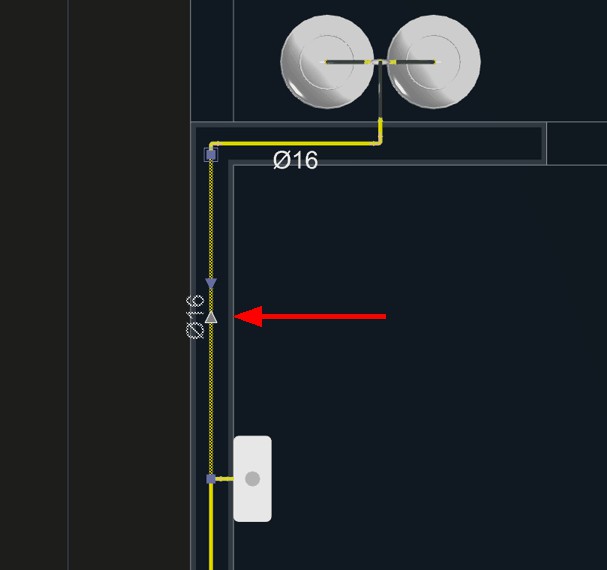

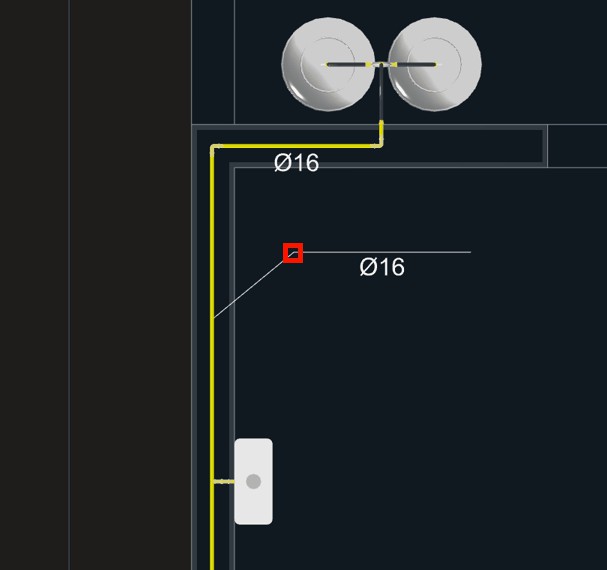

Alterando a posição da indicação de uma tubulação

A indicação da tubulação é feita de maneira automática, inicialmente posicionada no centro da projeção em planta. No entanto, você poderá reposicionar para a evitar sobreposição com outros elementos do projeto.

► Para alterar a posição da indicação de uma tubulação:

  1.  Selecione a tubulação desejada. Um triângulo na cor cinza deverá aparecer na posição da indicação;


  2.  Clique sobre o triângulo cinza para alterar a posição da indicação;
  3.  Indique um ponto para a nova posição da indicação.

Caso o ponto indicado seja próximo da tubulação, a indicação será desenhada acompanhando o ângulo do seguimento. Caso contrário, será criada uma linha de chamada.
Para retornar a indicação ao modo inicial, selecione a tubulação e nas propriedades do Inspetor de objetos <F11> marque a caixa com a opção Ajustar indicação.

Criando a Planta de distribuição de gás

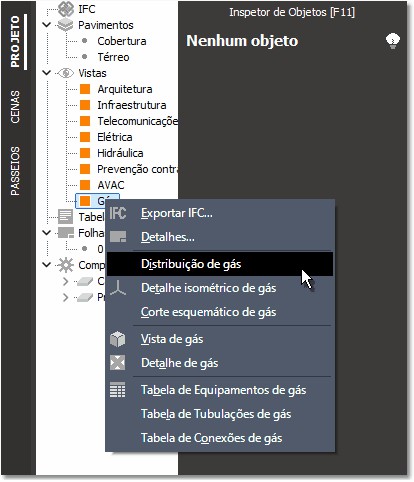

► Para criar a planta de distribuição de gás:

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2. Com o botão direito do mouse clique sobre o item da disciplina Gás;



  3. No menu, selecione o item Distribuição de gás;

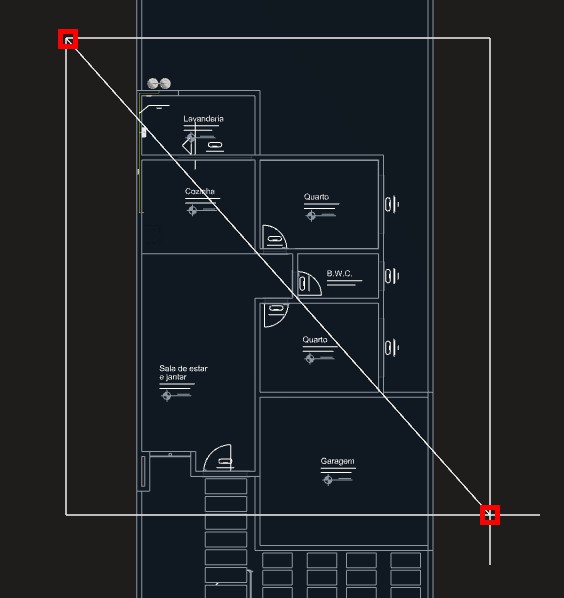

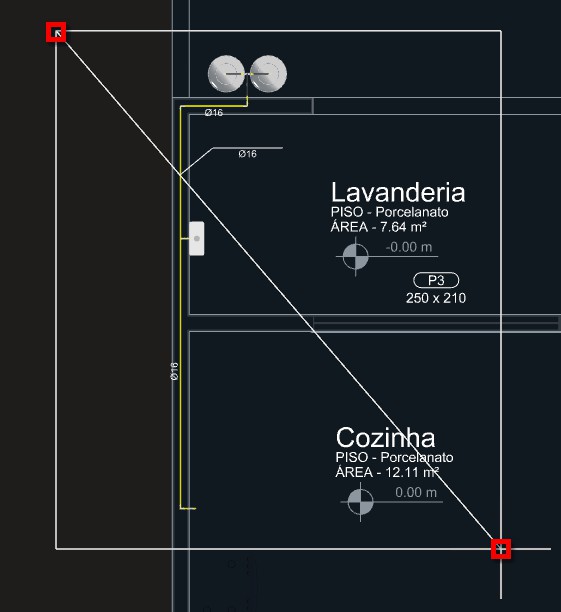

  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência da planta baixa.

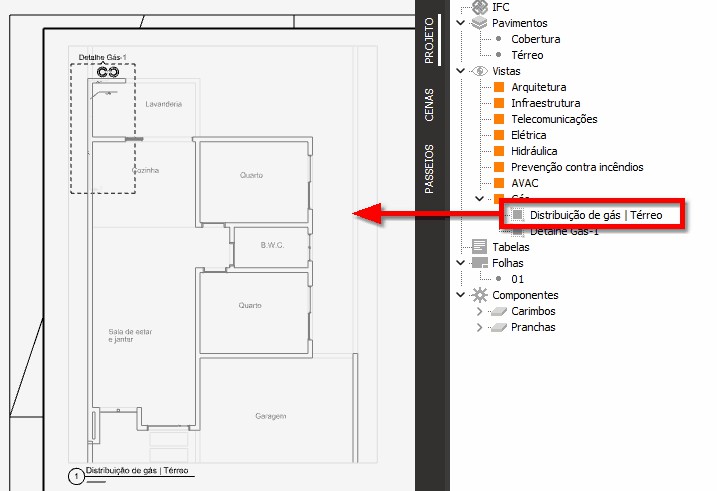

A definição de planta de Distribuição de gás deverá ser criada e aparecer na relação de itens do Gerenciador de projetos.
Repita o processo para criar a planta de distribuição de gás dos demais pavimentos da edificação caso necessário.

Criando Detalhes isométricos de gás

Em um projeto de distribuição de gás é importante criar detalhes isométricos em escala maior. O sistema poderá criar os detalhes automaticamente a partir da indicação de um retângulo de abrangência.

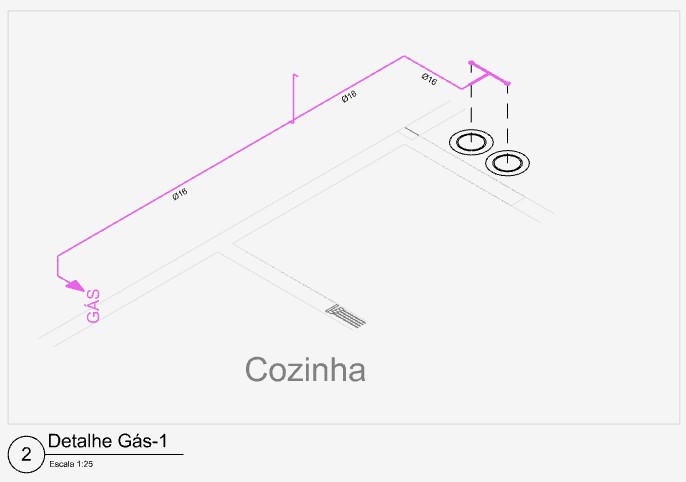

        Exemplo de Detalhe isométrico de gás

  • Para criar um detalhe isométrico de distribuição de gás:
  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Gás;
  3. No menu, selecione o item Detalhe isométrico de gás;
  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência para o detalhe.


A definição do Detalhe isométrico deverá ser criada e aparecer na relação de itens do Gerenciador de projetos.
Repita o processo para criar os demais detalhes isométricos necessários ao projeto.
Ao gerar a Planta de distribuição de gás os Detalhes deverão ser indicados com sua respectiva numeração.

Adicionando os desenhos as pranchas do projeto de distribuição gás

  • Para adicionar os desenhos as pranchas do projeto:
  1.  Alterne para o modo Pranchas do projeto ;
  2. No Gerenciador de projetos, expanda o item da disciplina Gás;
  3. Clique sobre "Distribuição de gás" e mantendo o botão do mouse pressionado arraste para o projeto. A planta será gerada;
  4. Indique um ponto para definir o local para inserção;



  5. Repita o processo para inserir todas as demais plantas e detalhes isométricos definidos para o projeto;
  6. Selecione o carimbo da prancha e nas propriedades do Inspetor de objetos altere o componente de "Carimbo-mm" para "Carimbo-Gás" ou seu selo personalizado para essa disciplina.

Detalhes de projeto

O sistema oferece ao projetista alguns detalhes na forma de blocos prontos para serem inseridos no projeto.

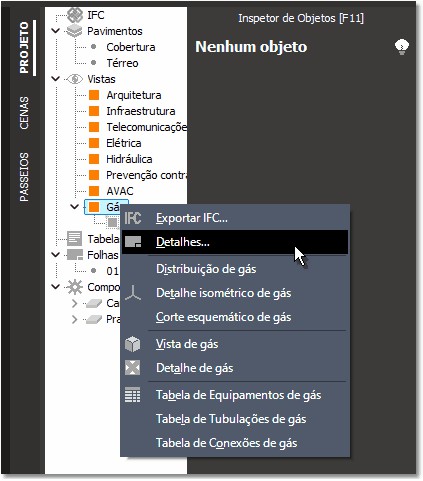

► Para inserir um detalhe:

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Gás;



  3.  No menu, selecione o item Detalhes...;
  4.  Selecione o detalhe desejado e pressione OK para inserir no projeto.

Tabelas de quantidades e legendas

Já estão configuradas tabelas com símbolos e quantidades para Equipamentos, Tubulações e Conexões de gás.

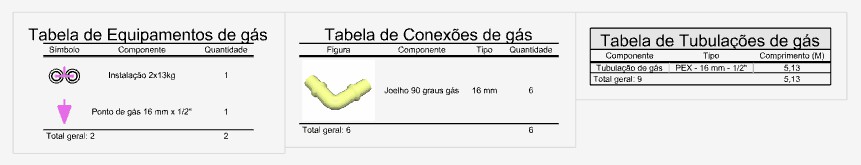

        Exemplo de tabelas de instalações de gás com simbologia

  • Para criar as tabelas de quantidades e legendas de Gás:
  1.  No Gerenciador de projetos, clique com o botão direito do mouse sobre o item da disciplina Gás;
  2. No menu, selecione o item Equipamentos de gás. A tabela deverá aparecer na relação de tabelas;
  3. No modo Pranchas do projeto , selecione a tabela no Gerenciador de projetos e arraste para a prancha.
  4. Repita o processo para criar e inserir no projeto as demais tabelas da disciplina Gás;

Orçamentos

Cada equipamento ou tubulação deverá estar associado a uma composição de custos vínculada aos respectivos códigos SINAPI. Caso o componente ainda não possua uma composição associada, ou não possua um código SINAPI, ao gerar o orçamento o usuário será informado.

Exportação IFC

  • Para exportar a disciplina para um arquivo IFC:
  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2. Com o botão direito do mouse clique sobre o item da disciplina Gás;
  3. No menu selecione o item "Exportar IFC...";
  4. Na janela Exportar disciplina para... selecione a pasta, especifique o nome para o arquivo e clique sobre o botão OK.
