Renderizando piscinas

Para criar renderizações de piscinas, recomendamos aplicar os efeitos físicos de cáustica, que criam curvas brilhantes nas intersecções dos raios luminosos, conferindo um aspecto mais realista na imagem.

Piscina sem cáustica
Piscina sem efeito de cáusticas 		Piscina com cáustica
Piscina com efeito de cáusticas
 Passo a passo:

  1. Com Linhas, Arcos,e os demais comandos de desenho 2D, crie o contorno da piscina e determine os espaços nos entornos, como por exemplo, pisos, deck de madeira e gramados.

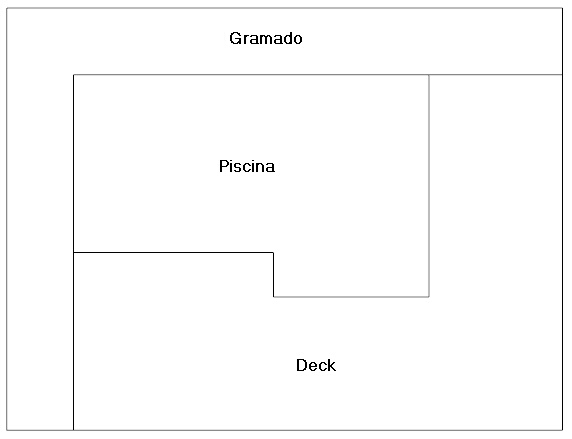

            Esboço da piscina
            Esboço em 2D para criação da piscina e da região do entorno

  2. Na guia ESTRUTURAS, clique sobre o comando PiscinasPiscinas e selecione "Abrir componentes de arquivo".
  3. Selecione o estilo de piscina que deseja criar com um duplo clique com o botão do mouse.
  4. Clique sobre o interior da região definida para a piscina.

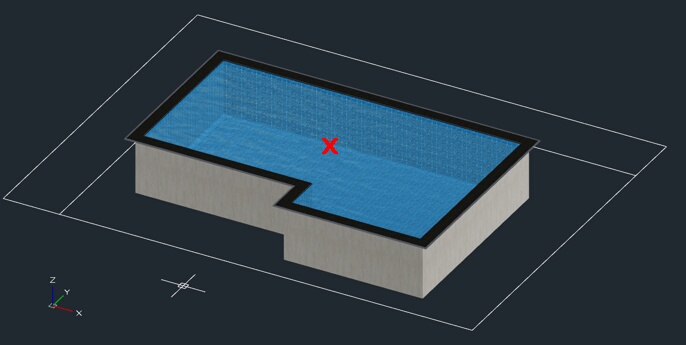

            Piscina em 3D
            Ponto de indicação da região para criação da piscina

  5. Crie Lajes nas regiões do entorno, utilizando os componentes no estilo previsto no desenho 2D.
  6. Você também poderá utilizar o comando Paredes para criar muros, ou usar comando Cercas para definir uma área cercada para limitar o acesso a região da piscina.
  7. No Quadro Lateral, selecione a guia "Blocos" e clique no botão Abrir"Abrir blocos de arquivo".
  8. Selecione a coleção "Piscinas" onde você vai encontrar diversos blocos relacionados. Adicione todos os blocos desejados.

    Observação: Caso tenha dificuldades na modelagem da piscina, assista esse vídeo: Piscinas
  9. Depois de concluir a modelagem, posicione a camera no ângulo que deseja renderizar.
  10. Clique em Configurar render"Configurar render" localizado na guia RENDERIZAR.
  11. Marque a caixa da opção "Usar cache de photons / Photon GI".

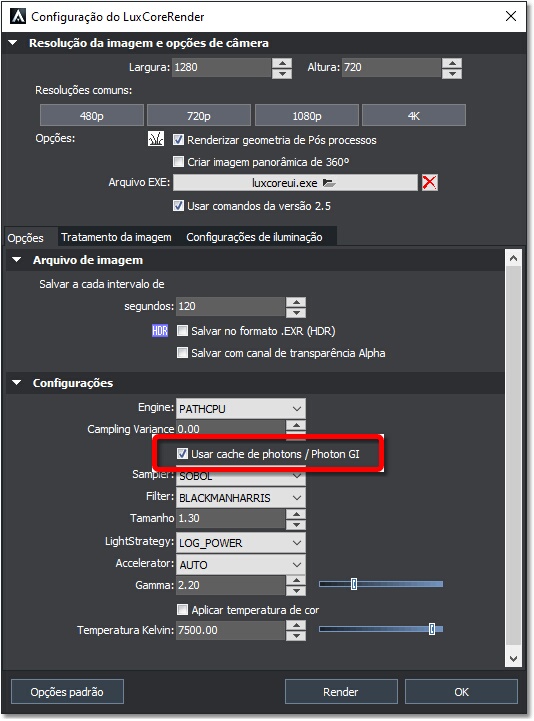

            Ative a opção Photon GI


  12. Clique sobre o botão "Render" para renderizar a imagem.
Observações: O material de revestimento da parte interna da piscina não poderá ser excessivamente brilhante para que os fótons sejam capturados e não refletidos. Caso a imagem renderizada não mostre os efeitos da cáustica adequadamente, siga o seguinte procedimento:
  1. Clique sobre o ícone Editar materialEditar material localizado na Barra de título.
  2. No modelo 3D, clique sobre o material de revestimento da parte interna da piscina.
  3. No Editor de materiais, ajuste a propriedade para Tipo para "Fosco" ou "Brilhante".

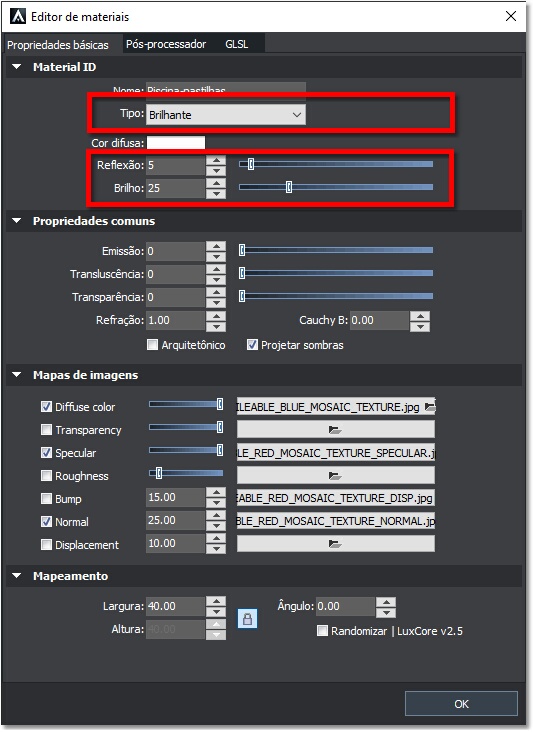

            Editor de materiais

  4. Caso tenha optado pelo tipo "Brilhante", certifique-se que a propriedade "Reflexão" não ultrapasse o valor 5, e a propriedade "Brilho" não seja maior que 25, para obter melhores resultados.
  5. Renderize novamente para que as alterações tenham efeito.
