Climatização | AVAC

AVAC é a sigla para Aquecimento, Ventilação e Ar-Condicionado, um sistema responsável por controlar a temperatura e a qualidade do ar em ambientes internos, proporcionando conforto térmico e salubridade.

Com o ArchiStation® MEP é possível inserir aparelhos condicionadores de ar do tipo SPLIT e lançar a tubulação de ligação entre as unidades condensadoras e evaporadoras.

Lançamento das unidades evaporadora e condensadora

  • Para inserir as unidades de ar condicionado:
  1. No menu INSTALAÇÕES ► AVAC pressione o botão Equipamentos Equipamentos AVAC;

  2. Clique sobre o ícone Abrir componentes de arquivo:

    Abrir componentes

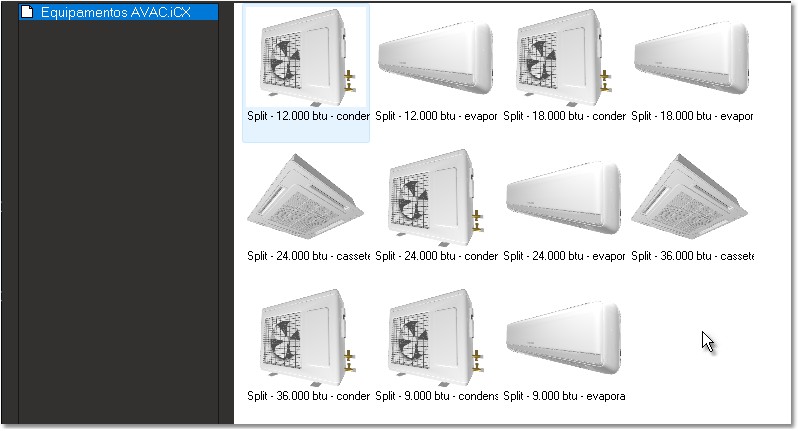

  3.  Na coleção de Equipamentos AVAC, selecione uma unidade evaporadora de ar SPLIT e pressione OK para confirmar;

    Equipamentos AVAC

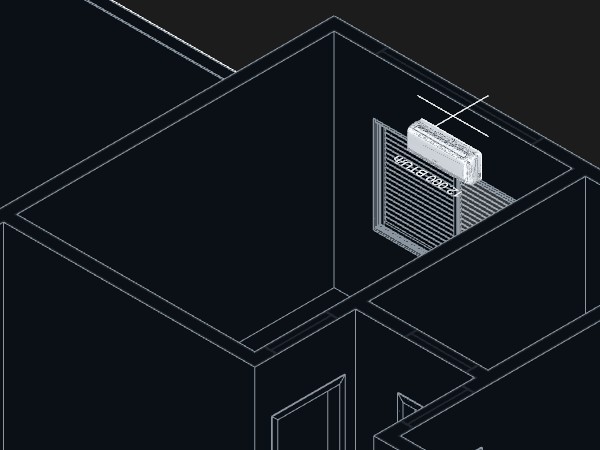

  4.  Aproxime o cursor do mouse na parte interna de uma parede (ou linha que represente uma parede em projetos 2D) no local que deseja inserir a unidade;

    AVAC

  5. Quando a visualização de previsão mostrar a unidade na posição desejada, confirme clicando o botão do mouse;

  6. Clique novamente sobre o ícone Abrir componentes de arquivo e agora selecione a unidade condensadora correspondente,  com a mesma capacidade em BTUs/h;

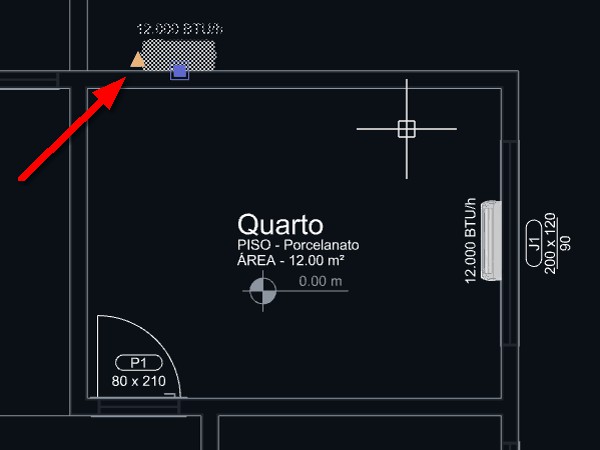

  7. Aproxime o cursor do mouse da face externa da parede aonde deseja fixar a unidade;

  8. Confirme clicando com o botão do mouse quando a previsão estiver na posição desejada.

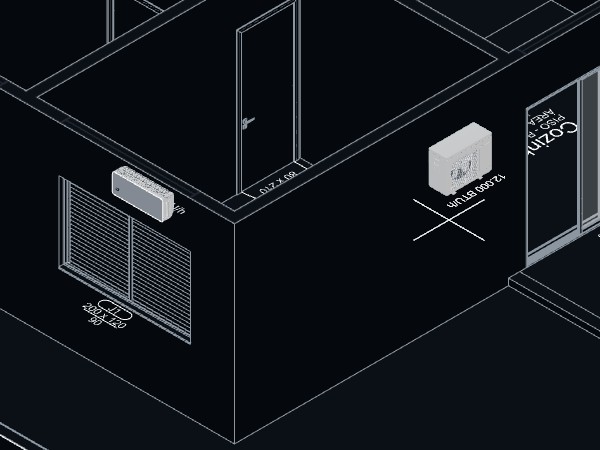

    AVAC-3

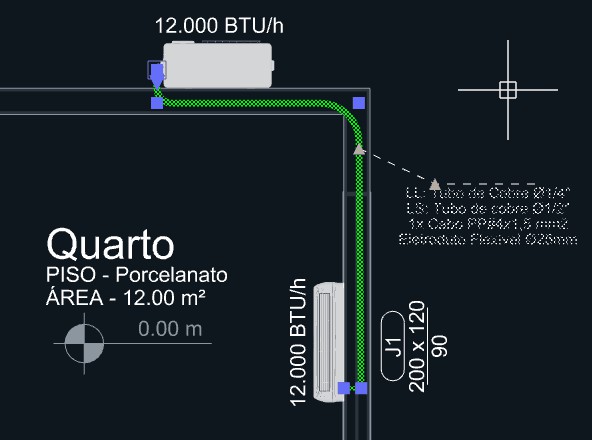

Tubulação de ligação entre as unidades

  • Para criar a tubulação de ligação entre as unidades:
  1.  Para realizar a ligação entre as unidade, alterne para o modo de visualização Em Planta Em planta;

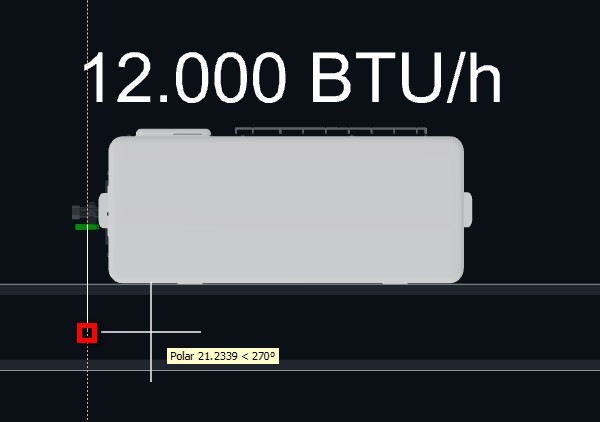

  2. Selecione a unidade Condensadora. Marcações em laranja deverão indicar os pontos de conexão de início da tubulação;



  3.  Clique sobre a marcação triangular em laranja para iniciar o lançamento da tubulação;
  4.  Observe que o movimento do cursor do mouse ficará travado no eixo de direção de saída da tubulação;
  5.  Para evitar a captura de pontos aleatórios, que possam alterar a altura do plano, desative o Alinhamento por objetos pressionando a tecla de atalho <F3>;

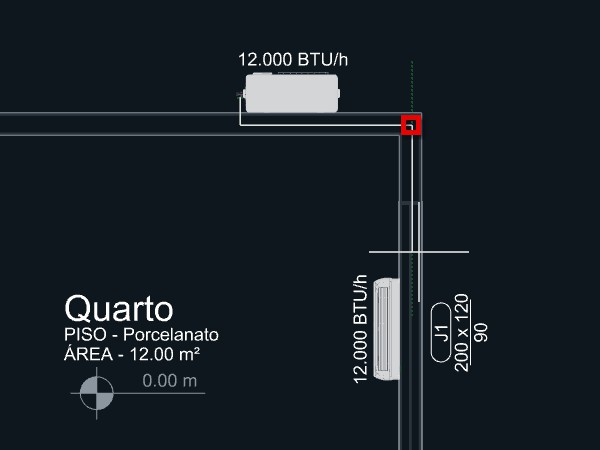

  6. Aponte o cursor do mouse para o centro da parede e confirme clicando com o botão do mouse.
    DICA: Para facilitar a captura dos pontos, aproxime a imagem com Zoom girando a roda do mouse.


  7. Nesse momento, o projetista poderá decidir entre levar a tubulação pela parede ou acima da laje de cobertura:

    a) Se decidir levar pela da parede, indique os pontos necessários nos interiores das parede até chegar na parede em que se encontra a outra unidade;



    b) Se optar por levar a tubulação sobre a laje, nas propriedades do Inspetor de objetos <F11> clique sobre o botão Subir ao teto Subir ao teto, depois indique os pontos do caminho que deve ser percorrido;

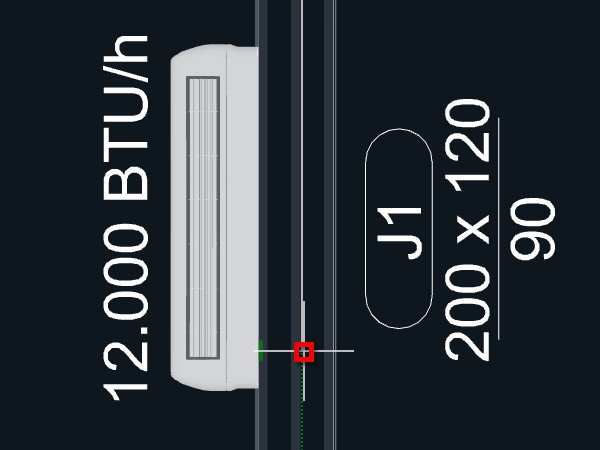

  8.  O último ponto a ser indicado, deverá ser bem próximo e alinhado ao ponto de conexão da tubulação na unidade evaporadora.



  9.  Para finalizar a tubulação, ative novamente o Alinhamento por objetos pressionando a tecla de atalho <F3> e capture o ponto de conexão da tubulação na unidade evaporadora.

A tubulação deverá ser criada com indicando as especificações de acordo com a capacidade do ar condicionado.

Alterando a posição da indicação de uma tubulação

A indicação da tubulação é feita de maneira automática iniciando pelo centro da tubulação.
No entanto, em alguns casos, pode ser necessário reposicionar para evitar sobreposições.

  • Para alterar a posição da indicação de uma tubulação:

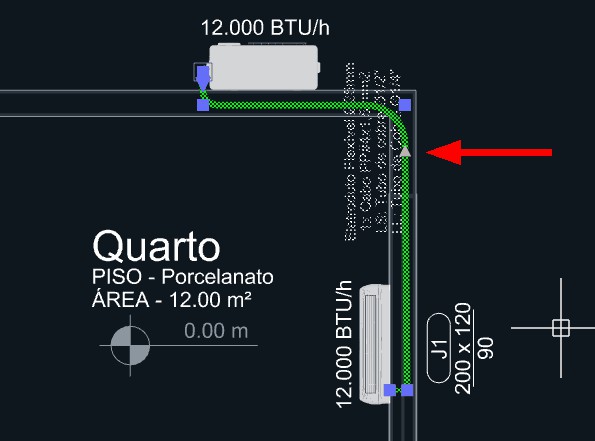

  1. Selecione a tubulação desejada. Triângulos na cor cinza deverão aparecer sobre a posição da indicação;



  2. Clique sobre o triângulo cinza para alterar a posição da indicação;
  3.  Indique um ponto para a nova posição da indicação.

Caso indique um ponto próximo da tubulação, a indicação será desenhada acompanhando o ângulo da tubulação no ponto indicado. Se indicar um ponto a uma certa distância da tubulação, será criada uma linha de chamada para criar a indicação.

Alterando a capacidade do sistema de ar condicionado

Caso, por exemplo, você tenha lançado um sistema de ar condicionado do tipo SPLIT com capacidade para 12.000 BTUs/h, e decida alterar para 18.000 BTUs/h, siga os seguintes passos:

  • Para alterar a capacidade do sistema de ar condicionado:
  1.  Selecione a unidade evaporadora;
  2.  Nas propriedades do Inspetor de objetos <F11> selecione o modelo com a capacidade desejada. Se necessário, clique sobre o botão Abrir componentes de arquivo para inserir novos modelos no projeto;
  3.  Selecione a unidade condensadora e da mesma forma, nas propriedades do inspetor de objetos selecione o modelo correspondente;
  4.  Caso já tenha sido lançada a tubulação de ligação entre as unidades, selecione e altere o estilo do componente para a capacidade correspondente.

Criando a Planta de climatização

Depois de adicionar todos as unidades de ar condicionado previstas no projeto, chegou a hora de criar as pranchas do projeto de Climatização.

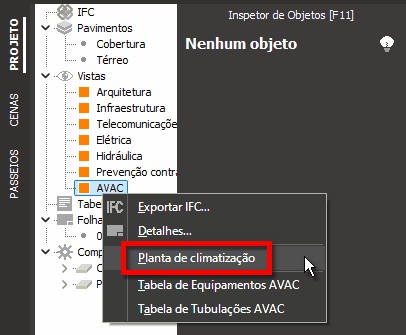

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina AVAC;



  3. No menu, selecione o item Planta de climatização;

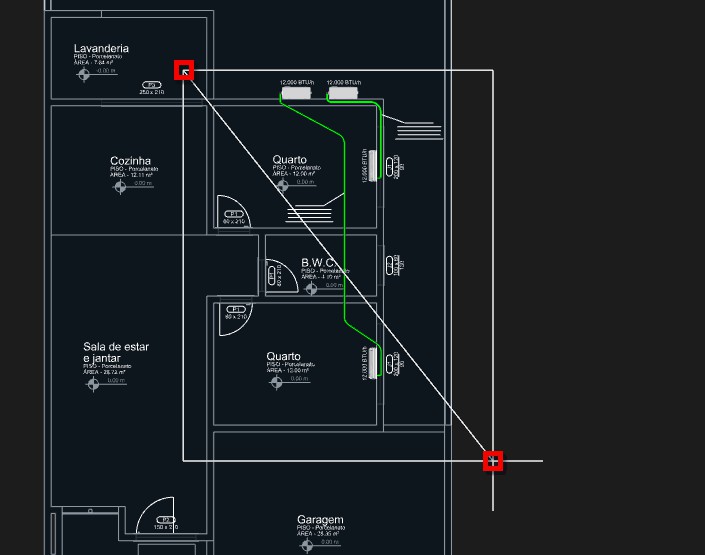

  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência da planta baixa;


  5. Alterne para o modo Pranchas do projeto ;
  6. No Gerenciador de projetos, expanda o item da disciplina AVAC;

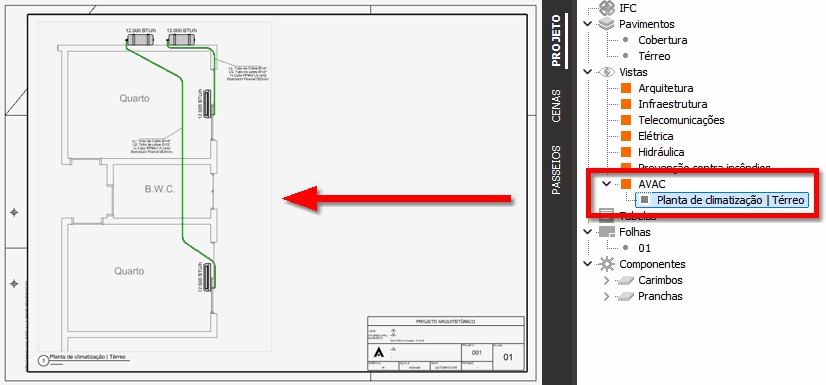

  7.  Clique sobre a "Planta de climatização" e mantendo o botão do mouse pressionado arraste para o projeto. A planta será gerada;
  8.  Indique um ponto para definir o local para inserção.


  9.  Selecione o carimbo da prancha e nas propriedades do inspetor de objetos altere o componente de "Carimbo-mm" para "Carimbo-Climatização" ou seu selo personalizado para essa disciplina.

Detalhes de projeto

O sistema oferece ao projetista alguns detalhes na forma de blocos prontos para serem inseridos no projeto.

  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina AVAC;

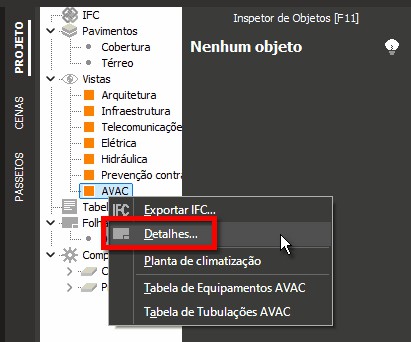

  3.  No menu, selecione o item Detalhes...;
  4. Selecione o detalhe desejado e pressione OK para inserir no projeto.

Tabelas de quantidades e legenda

Já estão configuradas tabelas com símbolos e quantidades dos Equipamentos e Tubulações AVAC.

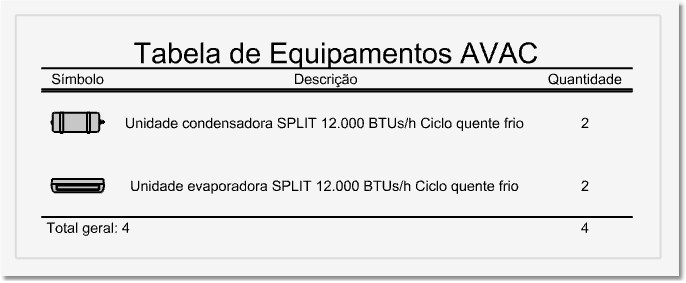

Exemplo de tabela de Equipamentos AVAC com simbologia

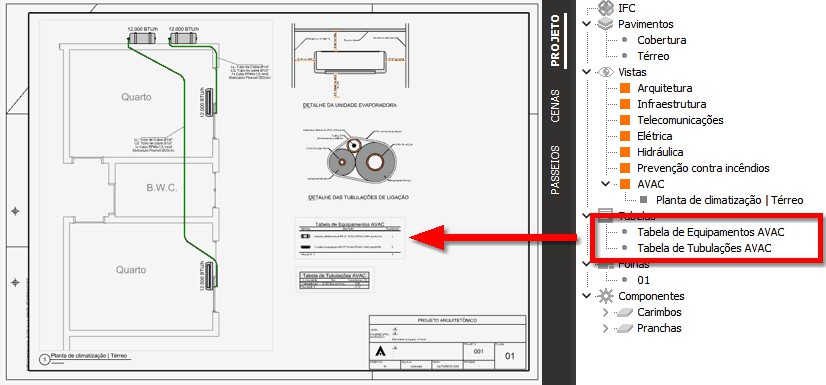

  • Para criar as tabelas de quantidades e legenda AVAC:
  1.  No Gerenciador de projetos, clique com o botão direito do mouse sobre o item da disciplina AVAC;
  2.  No menu, selecione o item Tabela de Equipamentos AVAC. A tabela deverá aparecer na relação de tabelas;
  3.  No modo Pranchas do projeto, selecione a tabela do Gerenciador de projetos e arraste para a prancha.
  4.  Repita o processo para criar a Tabela de tubulações AVAC;


Orçamentos

Cada equipamento ou tubulação deverá estar associado a uma composição de custos vínculada aos respectivos códigos SINAPI. Caso o componente ainda não possua uma composição associada, ou não possua um código SINAPI, ao gerar o orçamento o usuário será informado.
