Instalações Elétricas

Um projeto Elétrico detalha todas as informações necessárias para a instalação elétrica de uma edificação, incluindo cálculos, diagramas, localização de tomadas, interruptores, pontos de luz e os materiais a serem utilizados. Ele é fundamental para garantir a segurança, eficiência e economia da instalação.

No ArchiStation® MEP, no menu INSTALAÇÕES ► Elétrica, estão dispostos os comandos para o lançamento de instalações elétricas.

Configurações iniciais

Antes de iniciar o lançamento das instalações elétricas, será necessário configurar a tensão de distribuição da operadora de energia.

  1.  No menu INSTALAÇÔES clique sobre o botão Disciplinas ;
  2. Selecione o item Configurar ;

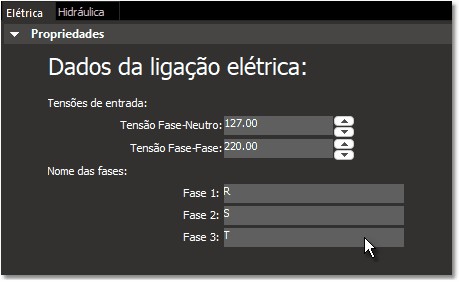

  3. Na janela de configurações, aba Elétrica, especifique a tensão do sistema em Volts para os circuitos Fase-Neutro e Fase-Fase fornecida pela operadora local;



  4. Configure também o nome que cada fase deve receber na geração do projeto. Nomes mais comuns para as fases são A, B, C ou R, S, T, mas podem variar de acordo com a região;
  5. Clique em OK para retornar ao projeto.

Lançamento do padrão de entrada

O padrão de entrada elétrica serve para conectar oficialmente e de forma segura um imóvel à rede pública de energia elétrica, funcionando como a interface entre a concessionária e a instalação interna do consumidor. Ele é composto por componentes como poste, caixa de medição, disjuntores e sistema de aterramento, que devem seguir as normas da concessionária para garantir a segurança, a qualidade da energia e evitar danos aos equipamentos.

Vamos iniciar o lançamento das instalações de elétricas pelo medidor.

  • Para inserir um quadro de medição:
  1.  No menu INSTALAÇÕES ►Elétrica pressione o botão Caixas de distribuição ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

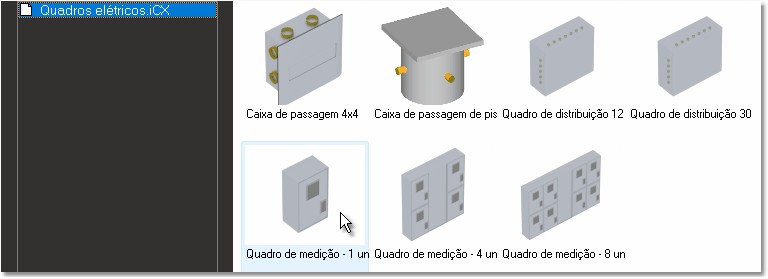

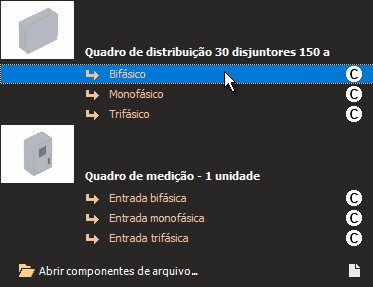

  3. Na coleção de "Quadros elétricos", selecione o componente "Quadro de medição 1 - unidade" e pressione OK para confirmar;

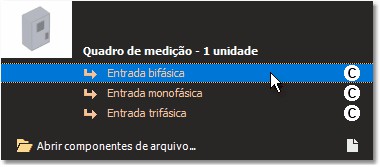

  4. No menu, selecione o tipo "Entrada bifásica" ou escolha quantas fases deseja para a ligação de entrada de sua instalação elétrica. Mas não se preocupe com isso agora, você poderá selecionar o quadro e alterar o tipo de ligação através das propriedades do Inspetor de objetos caso seja necessário durante o desenvolvimento do projeto;

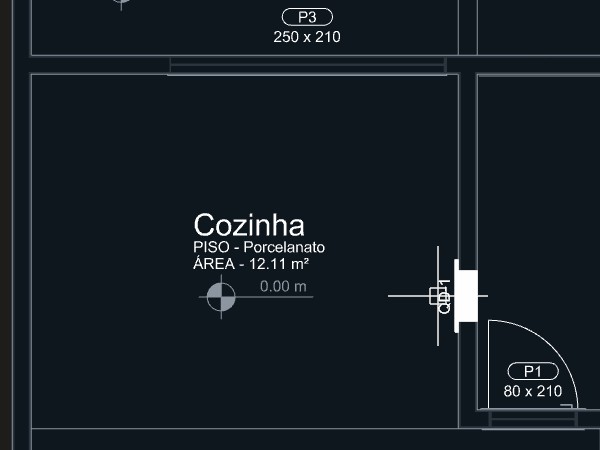

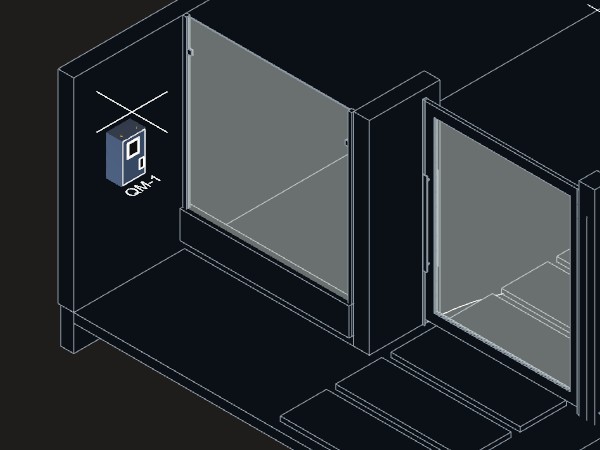

  5. Aproxime o cursor do mouse do muro ou parede (ou linha se for um desenho 2D importado) onde pretende inserir o componente;



  6. Quando a previsão mostrar a unidade na posição desejada, confirme clicando o botão do mouse.

Quadro de Distribuição

  • Para inserir um Quadro de distribuição:
  1.  No menu INSTALAÇÕES ► Elétrica pressione o botão Caixas de distribuição ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Quadros elétricos", selecione o componetne "Quadro de distribuição - 30 disjuntores" e pressione OK para confirmar;
  4. No menu, selecione o tipo "Bifásico" ou escolha quantas fases desejar para a ligação de sua instalação elétrica. Mas não se preocupe com isso agora, você poderá selecionar o quadro e alterar o tipo de ligação através das propriedades do Inspetor de objetos se necessário do desenvolvimento do projeto;



  5. Para facilitar o processo de inserção, altere o modo de visualização para Em Planta [PICTURE Planta.bmp];
  6. Aproxime o cursor do mouse da parede (ou linha se for um desenho 2D importado) onde pretende inserir o componente;



  7. Quando a previsão mostrar o quadro na posição desejada, confirme clicando o botão do mouse;

Lançamento das luminárias

  • Para inserir luminárias:
  1. No menu INSTALAÇÕES ► Elétrica pressione o botão Luminárias ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

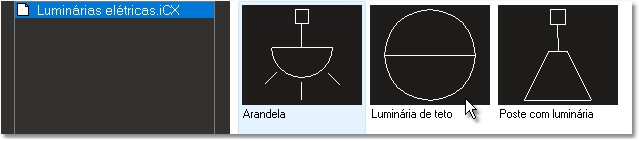

  3. Na coleção de "Luminárias elétricas", selecione o componente "Luminária de teto" e pressione OK para confirmar;

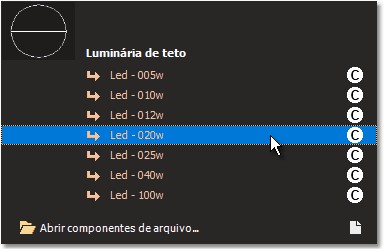

  4. No menu selecione a potência da lâmpada a ser instalada na luminária;



  5. O Inspetor de objetos <F11> passa a mostrar o Quadro de origem e o Circuito que serão utilizados para inserir a luminária;



    Se necessário alterar o Quadro de origem do circuito, clique sobre o botão "Origem: QD-1" e indique no projeto o quadro de origem desejado. Especifique o Circuito na caixa de seleção logo abaixo do quadro. Corforme o projetista for lançando as luminárias, se a capacidade instalada do circuito for atingida, o sistema selecionará de forma automática um novo circuito;

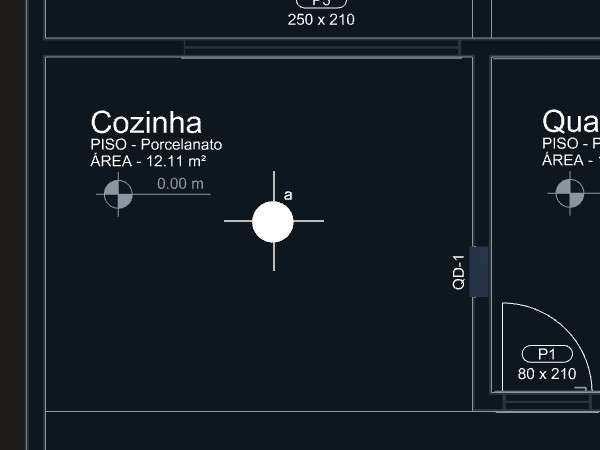

  6. Aproxime o cursor do mouse da parede na posição onde pretende inserir o componente;



  7. Quando a previsão mostrar o componente na posição desejada, confirme clicando o botão do mouse;
  8. Repita o processo para inserir todas as luminárias necessárias ao projeto.

Se o método de inserção da luminária for "Fixar no teto", a altura de fixação será igual ao esnível indicado para o pavimento no gerenciador de pavimentos. Dessa forma, você poderá indicar um ponto no piso que a altura de inserção luminária a será ajustada para ser fixada no teto. Quando o ambiente possuir um forro rebaixado, como por exemplo gesso, madeira ou outro material, será necessário selecionar a luminária depois de inserir e ajustar o eixo Z do ponto de inserção para a cota respectiva. Isso poderá ser feito diretamenta nas propriedades do inspetor de objetos, através do comando Mover ou utilizando a tecla de atalho <PageDown>, que move os objetos selecionados a distância indicada no menu deslocamentos. Caso o método de inserção for "Fixar em parede" ou "Fixar com altura definida" a luminária será fixada na altura altura indicada nas propriedades. Se o método de inserção for "Fixar no piso" a altura será igual a 0.

Lançamento dos interruptores

  • Para inserir interruptores:
  1.  No menu INSTALAÇÕES ► Elétrica pressione o botão Interruptores ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

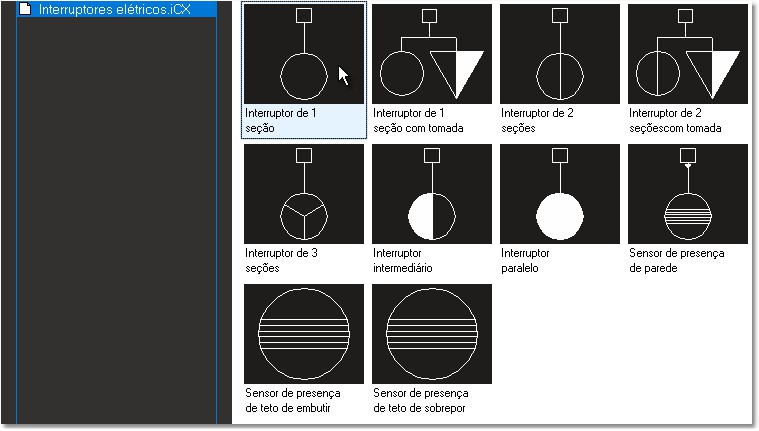

  3. Na coleção de "Interruptores elétricos", selecione o componente "Interruptor 1 seção" e pressione OK para confirmar;



  4. O sistema pede que indique qual luminária o interruptor irá controlar. No projeto, selecione a luminária desejada;

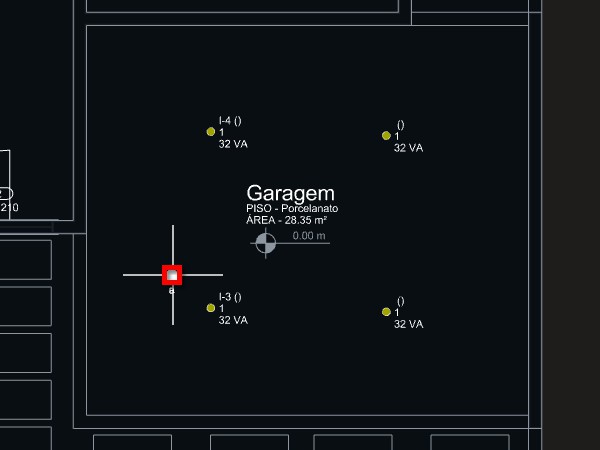

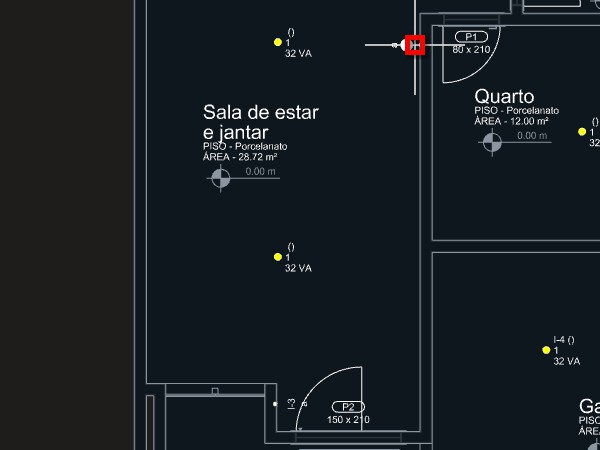

  5. Aproxime o cursor do mouse da parede na posição onde pretende inserir o componente;



  6. Quando a previsão mostrar o interruptor na posição desejada, confirme clicando o botão do mouse;
  7. Repita o processo para inserir outros interruptores necessários no projeto.

Lançamento de interruptores com duas ou três seções

  • Para inserir interruptores de duas seções:
  1. No menu INSTALAÇÕES ► Elétrica pressione o botão Interruptores ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Interruptores elétricos", selecione o componente "Interruptor 2 seções" e pressione OK para confirmar;
  4. O sistema pede que indique a primeira das luminárias que o interruptor irá controlar. No projeto, selecione a luminária desejada;

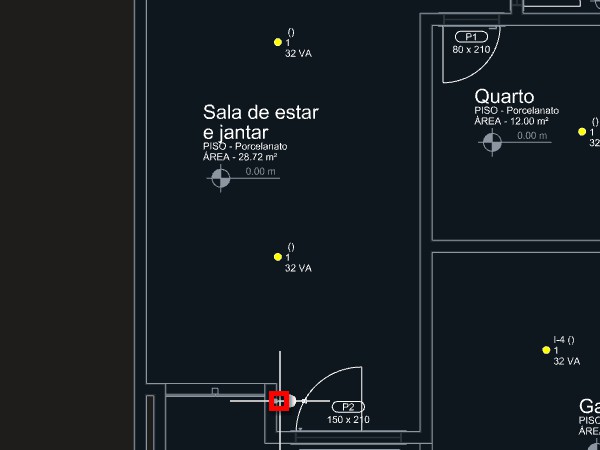

  5. Aproxime o cursor do mouse da parede na posição onde pretende inserir o componente;

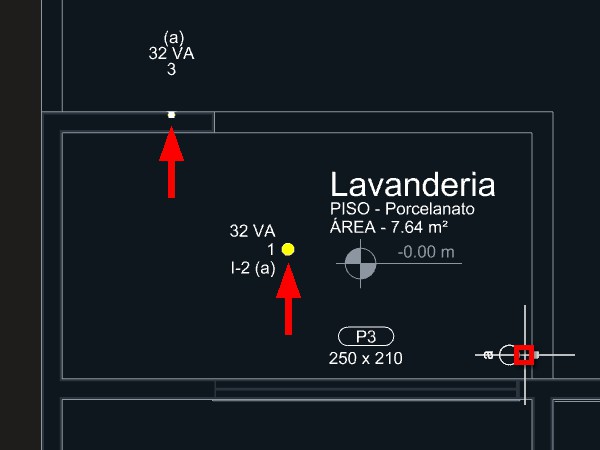

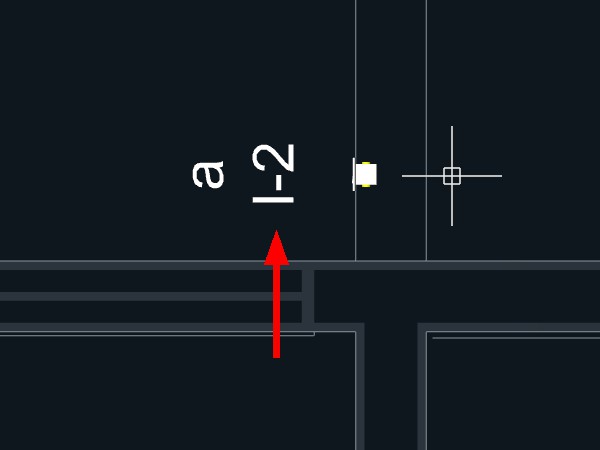

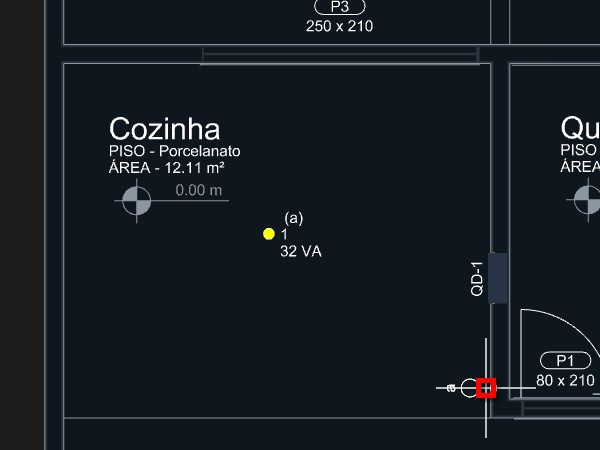

    As setas na figura indicam as luminárias que deverão ser controladas pelo interruptor

  6. Quando a previsão mostrar o interruptor na posição desejada, confirme clicando o botão do mouse;
  7. O interruptor deve aparecer no projeto e receber um ID identificador único como "I-1", "I-2", "I-3"..., etc. Memorize o ID do interruptor;



  8. Selecione a segunda luminária que deve ser controlada;

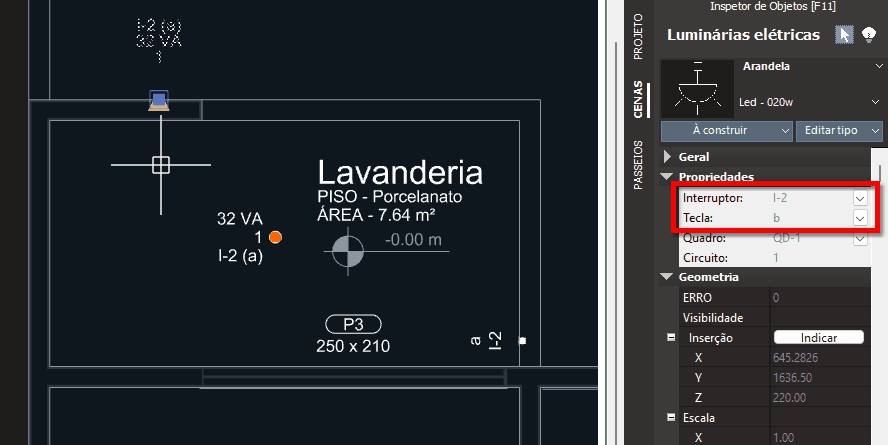

  9. Nas propriedades do Inspetor de objetos <F11> especifique na propriedade Interruptor o ID e na propriedade Tecla selecione seção b;


    A duas luminárias agora controladas pelas teclas a e b do interruptor I-2

Para um interruptor de três seções, selecione a última luminária e ajuste as propriedades do interruptor e selecione a seção c. A tecla de um interruptor poderá controlar quantas luminárias desejar. Você poderá configurar várias luminárias para serem controladas pelo mesmo interruptor e pela mesma tecla.

Lançamento de interruptores paralelos

  • Para inserir um interruptor paralelo:
  1.  No menu INSTALAÇÕES ► Elétrica pressione o botão Interruptores ;
  2. Clique sobre o ícone Abrir componentes de arquivo;

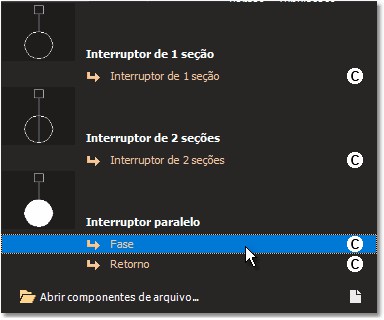

  3. Na coleção de "Interruptores elétricos", selecione o componente "Interruptor paralelo" e pressione OK para confirmar;
  4. No menu, selecione o tipo "Fase";



  5. O sistema pede que indique a luminária que o interruptor irá controlar. No projeto, selecione a luminária desejada;
  6. Aproxime o cursor do mouse da parede na posição onde pretende inserir o Interruptor paralelo - Fase;



  7. Quando a previsão mostrar o interruptor na posição desejada, confirme clicando o botão do mouse;
  8. Agora, aproxime o cursor do mouse da parede na posição onde pretende inserir o Interruptor paralelo - Retorno;



  9. Quando a previsão mostrar o interruptor na posição desejada, confirme clicando o botão do mouse;

Para adicionar mais lâmpadas controladas pelo mesmo circuito de interruptores paralelos, selecione a luminária e iguale as propriedades de Interruptor, Tecla, Quadro e Circuito;



Ainda há a possibilidade de inserir um interruptor intermediário dentro do sistema de interruptores paralelos.

  • Para inserir um interruptor intermediário:
  1. No menu INSTALAÇÕES ► Elétrica pressione o botão Interruptores ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Interruptores elétricos", selecione o componente "Interruptor intermediário" e pressione OK para confirmar;
  4. O sistema pede para que indique um interruptor paralelo. Selecione qualquer um dos interruptores paralelos do sistema que deseja inserir o interruptor intermediário.
  5. Aproxime o cursor do mouse da parede na posição onde pretende inserir o Interruptor intermediário;
  6. Quando a previsão mostrar o interruptor na posição desejada, confirme clicando o botão do mouse;

Luminária acionada por Sensor de presença

Você poderá controlar algumas luminárias por um interruptor acionado por sensor de presença. Isso pode ser útil em ambientes de circulação e de não permanência, como em garagens, por exemplo.

  • Para inserir um sensor de presença:
  1. No menu INSTALAÇÕES ► Elétrica pressione o botão Interruptores ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Interruptores elétricos", selecione o componente:
    "Sensor de presença de teto de sobrepor" se for um ambiente com forro ou
    "Sensor de presença de teto de embutir" se for ambiente com laje;
  4. Pressione OK para confirmar a seleção;
  5. O sistema pede que indique a luminária que será controlada pelo sensor de presença. No projeto, selecione a luminária desejada;
  6. Aproxime o cursor do mouse da posição onde pretende inserir o componente;



  7. Quando a previsão mostrar o sensor de presença na posição desejada, confirme clicando o botão do mouse;

Você poderá controlar várias luminárias com apenas um sensor de presença. Selecione a luminária que deseja adicionar no circuito do sensor, no Inspetor de objetos <F11> indique o ID do sensor de presença na propriedade Interruptor.

Lançamento das Tomadas

  • Para inserir tomadas:
  1. No menu INSTALAÇÕES ► Elétrica pressione o botão Tomadas ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

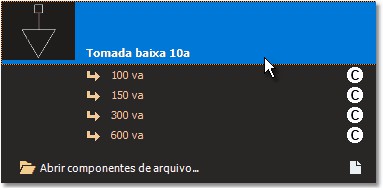

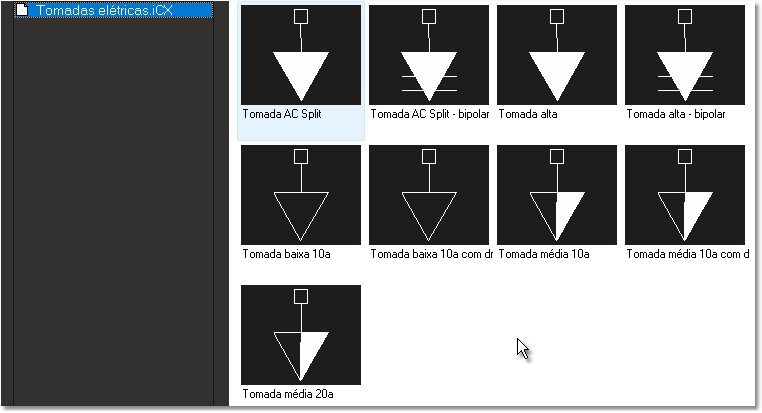

  3. Na coleção de "Tomadas elétricas", selecione o tipo de tomada e pressione OK para confirmar;



    A biblioteca inclui tomadas bifásicas e monofásicas. Nas alturas de inserção baixas, médias e altas. Com potências e destinações variadas. É possível criar novas tomadas caso seja necessário criando uma cópia de uma tomada existente e editando suas propriedades. Se precisar algum outro tipo de tomada, entre em contato com o suporte para que possamos avaliar a possibilidade de inserção na biblioteca em atualizações futuras.

  4. No menu selecione a potência da tomada a ser instalada;



  5. O Inspetor de objetos <F11> passa a mostrar o Quadro de origem e o Circuito que serão utilizados para inserir a tomada;



    Se necessário alterar o Quadro de origem do circuito, clique sobre o botão "Origem: QD-1" e indique no projeto o quadro de origem desejado. Especifique o Circuito na caixa de seleção logo abaixo do quadro. Corforme o projetista for lançando novas tomadas, se a capacidade instalada do circuito for atingida, o sistema poderá selecionar de forma automática um novo circuito;

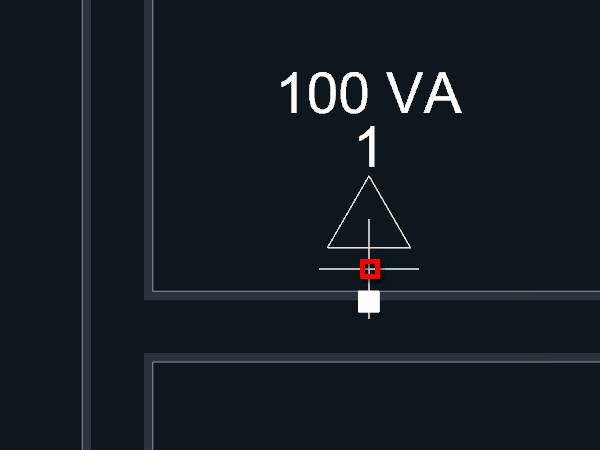

  6. Aproxime o cursor do mouse da parede na posição onde pretende inserir o componente;



  7. Quando a previsão mostrar a tomada na posição desejada, confirme clicando o botão do mouse;
  8.  Repita o processo para inserir todas as tomadas necessárias no projeto.

Tubulações de elétricas

Depois de lançar e configurar os quadros, luminárias, interruptores e tomadas, podemos iniciar o processo de lançamento das tubulações entre os pontos elétricos.

O lançamento das tubulações poderá ser feito em qualquer um dos modos de visualização Em planta , Perspectiva ortogonal  ou Perspectiva cônica . Alternar entre os modos de visualização pode facilitar a captura de determinados pontos em situações específicas. Ainda que seja possível lançar todas as tubulações no modo de projeção Em planta, sempre confira se o lançamento ocorreu de forma satisfatória no espaço tridimensional, colocando em um dos modos de visualização de perspectiva.

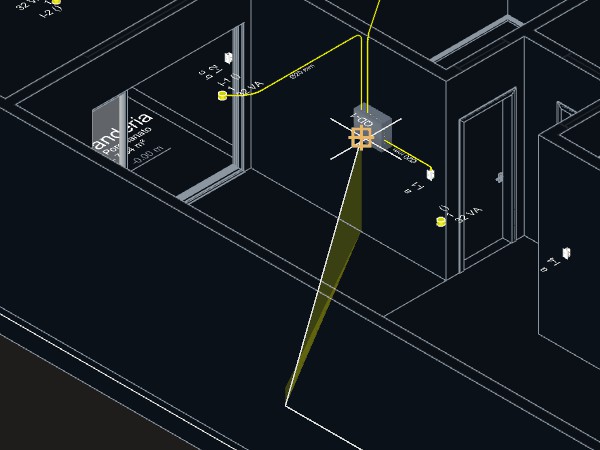

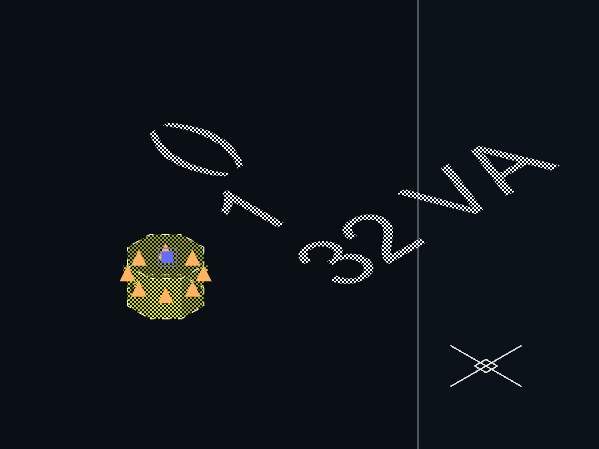

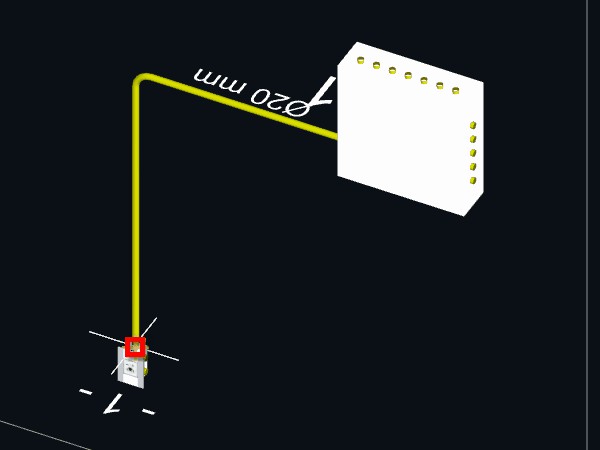

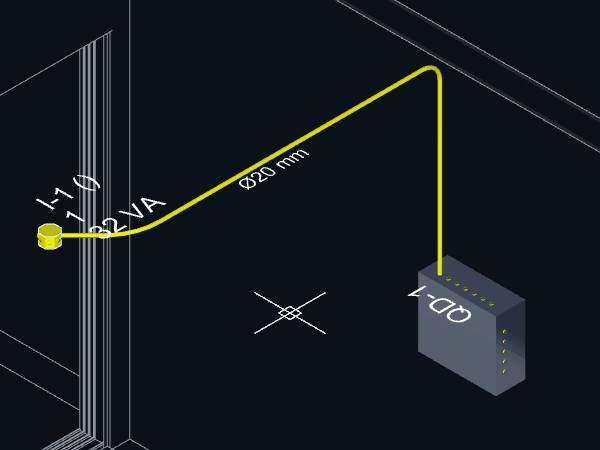

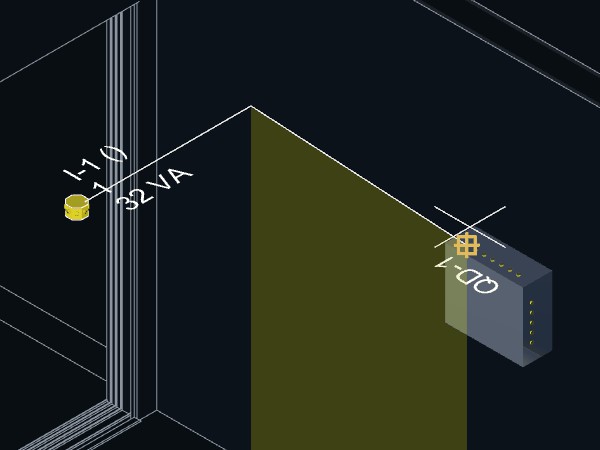

  • Para criar a tubulação de elétrica de uma luminárias de teto até o quadro:
  1. No modo de visualização de Perspectiva ortogonal selecione a luminária. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;

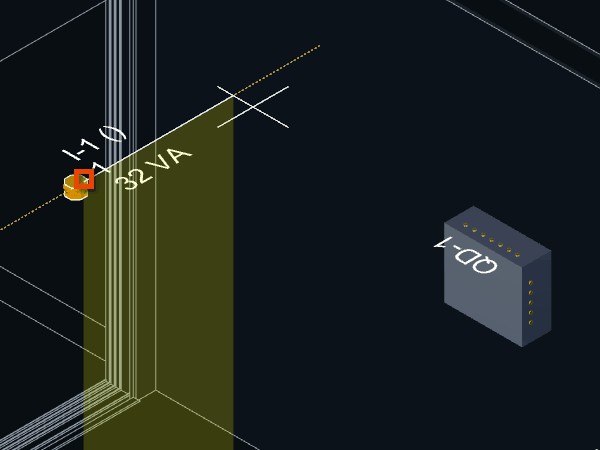

  2. Clique sobre um triângulo laranja na direção do quadro de distribuição que deseja ligar.

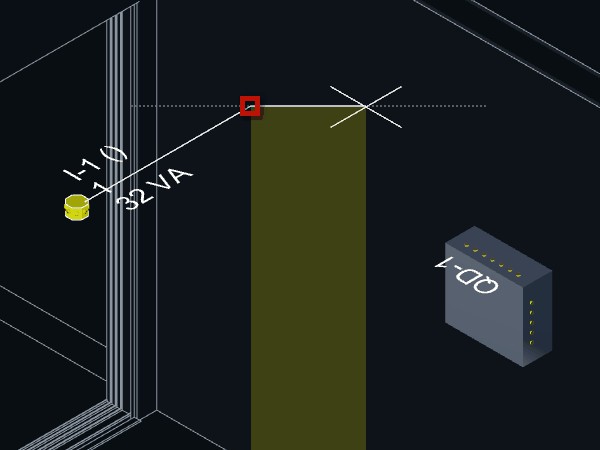

  3. O movimento do cursor será travado no eixo da direção de saída da tubulação. Caso necessário, indique pontos intermediários para realizar curvas na tubulação;



  4. Aproxime o cursor do mouse das tubulações da parte superior do Quadro de distribuição.



  5. Quando o assistente Alinhar por objetos <F3> indicar com o sinal  a captura da saída de tubulação desejada no quadro, confirme clicando com o botão do mouse.



Ao indicar a saída de outra tubulação, o processo de lançamento será encerrado e a tubulação será adicionada ao projeto seguindo o caminho indicado. O sistema poderá eventualmente adicionar pontos de ajuste para garantiar a suavidade nas curvas da tubulação.

  • Para criar a tubulação de elétrica entre as luminárias de teto:

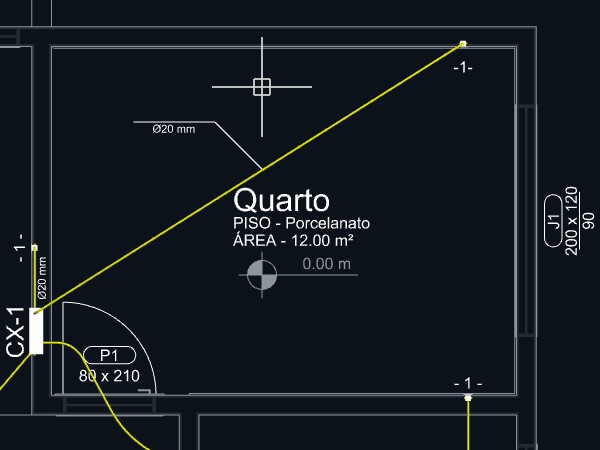

  1.  O lançamento entre luminárias de teto pode ser feito no modo Em planta , uma vez que não haverá mudanças de cota de nível.

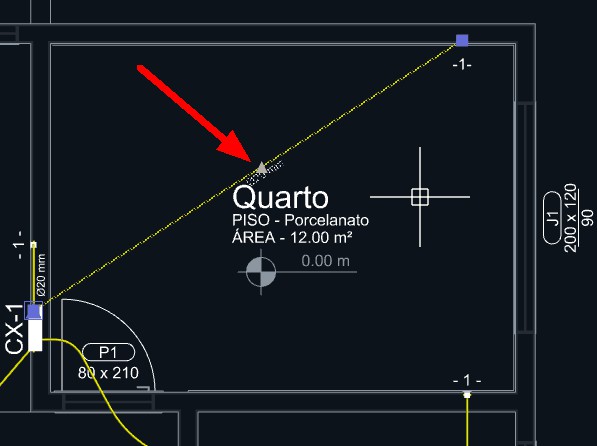

  2. Selecione a luminária. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;



  3. Clique sobre um triângulo laranja na direção mais próxima da luminária que deseja interligar;



  4. O movimento do cursor será travado no eixo da direção de saída da tubulação. Caso necessário, indique pontos intermediários para realizar curvas na tubulação;
  5. Aproxime o cursor do mouse da luminária de destino.



  6. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da saída de tubulação desejada na luminária, confirme clicando com o botão do mouse para criar a tubulação.

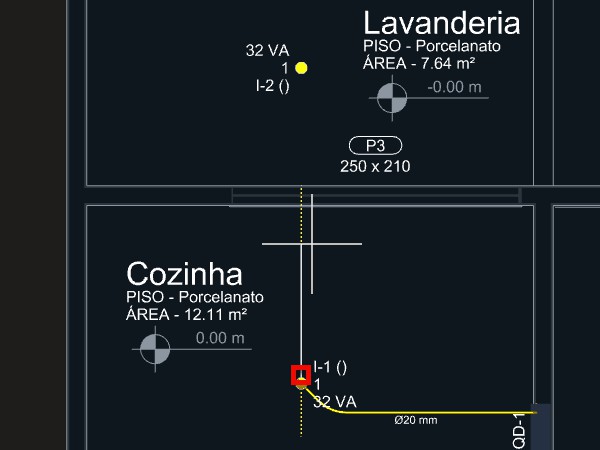

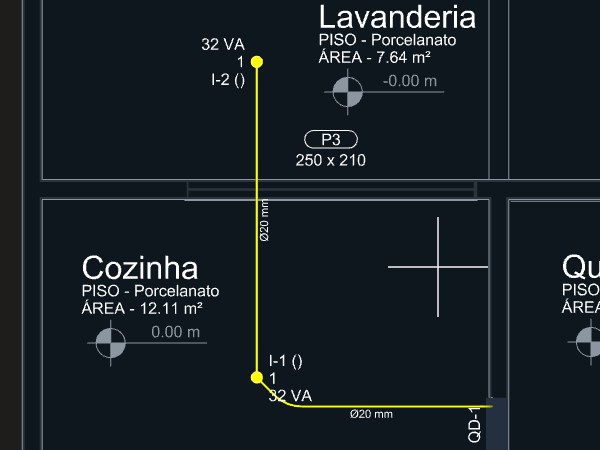

  • Para criar uma tubulação elétrica entre pontos na mesma parede:
  1. Selecione o primeiro ponto elétrico. Pode ser uma tomada, interruptor, luminária ou quadro. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;



  2. Clique sobre um triângulo laranja na direção do próximo ponto que deseja interligar.



  3. Aproxime o cursor do mouse do componente que deseja ligar.



  4. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da saída de tubulação desejada no componente, confirme clicando com o botão do mouse para criar tubulação.

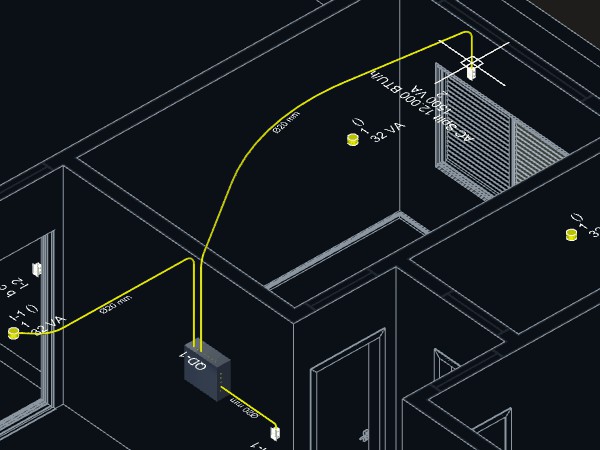

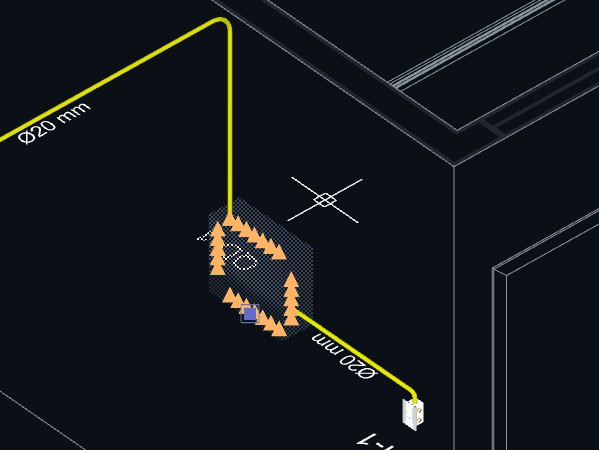

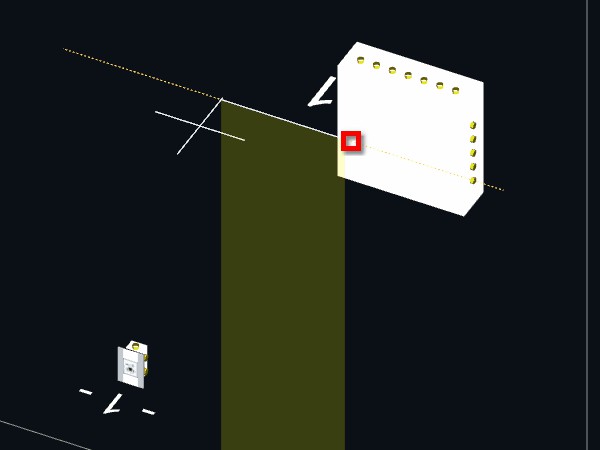

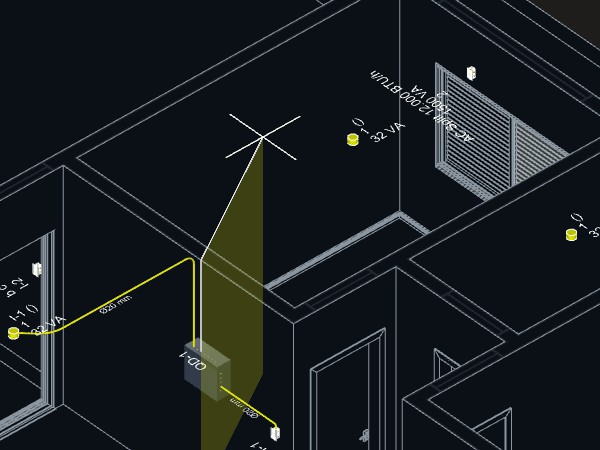

  • Para criar a tubulação de elétrica passando acima pela laje:
  1.  Selecione a Caixa de distribuição.

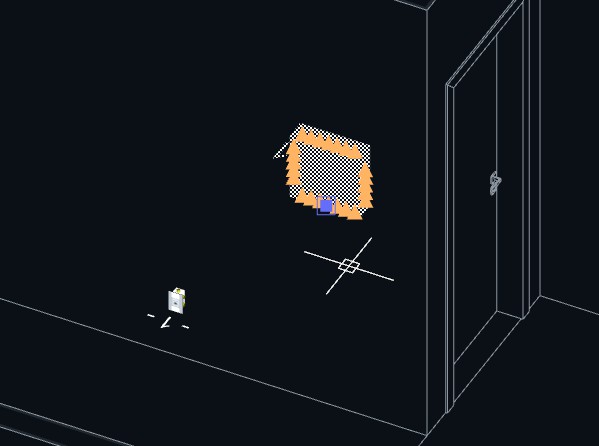

  2. Clique sobre uma das marcações triangulares em laranja na parte superior do componente, com a tubulação apontando para o teto;
  3. Nas propriedades do Inspetor de objetos <F11>, clique sobre o comando Subir ao teto;

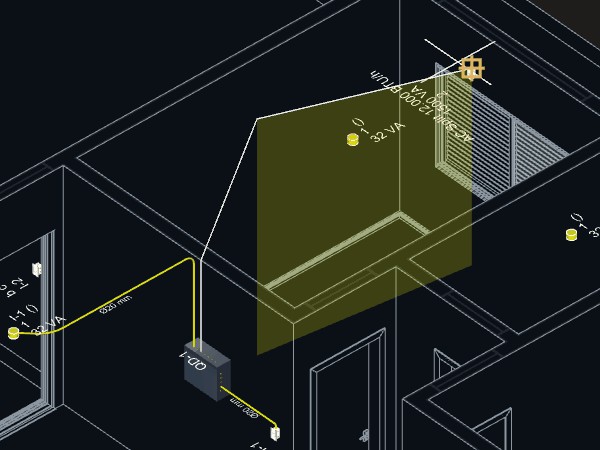

  4. O movimento do cursor ficará limitado ao plano da cota de teto. Caso necessário, indique pontos intermediários para realizar curvas na tubulação, evitando a captura de outros pontos de objetos em níveis diferentes da cota atual;



  5. Aproxime o cursor do mouse do componente que deseja ligar.


  6. Quando o assistente Alinhar por objetos <F3> indicar com o sinal [PICTURE SNAP-TUBULAÇÃO.bmp] a captura da saída de tubulação desejada no componente, confirme clicando com o botão do mouse para criar tubulação.


Normalmente, a ligação entre a caixa de medição e a caixa de distribuição ocorre por uma tubulação de ligação que passa abaixo do piso.

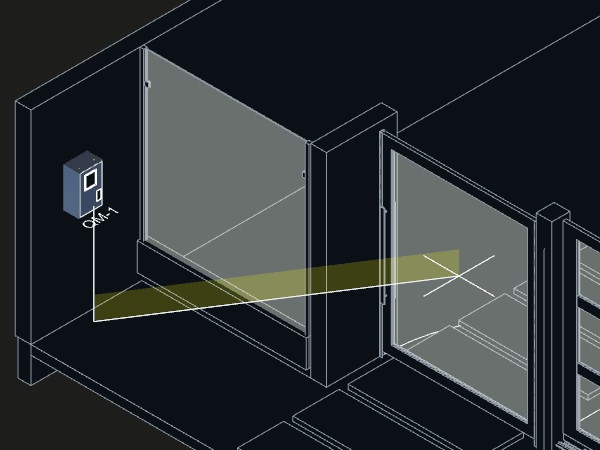

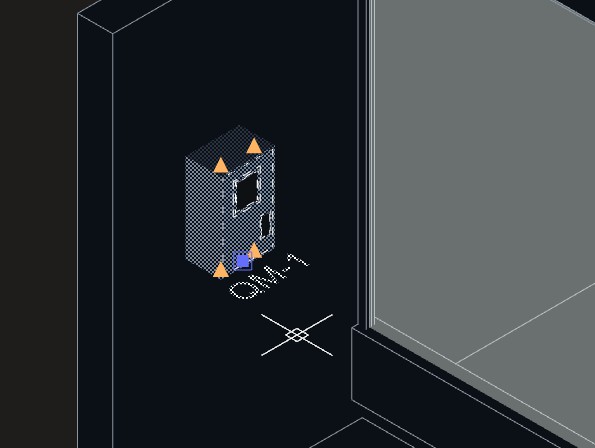

  • Para criar a tubulação elétrica passando abaixo do piso:

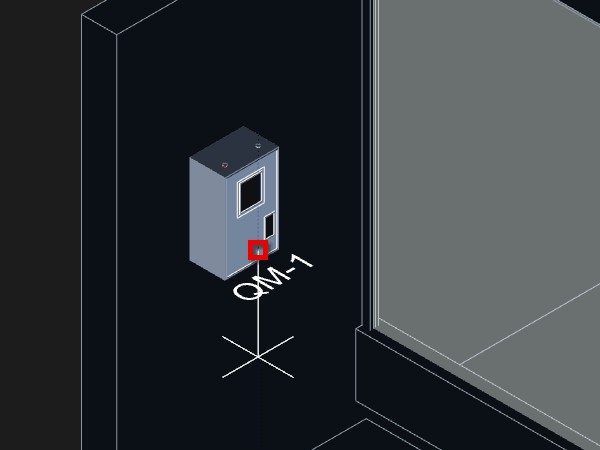

  1. Selecione a o Quadro de medição de energia.



  2. Clique sobre a marcação triangular em laranja do lado direito do medidor, com a saída da tubulação apontada para o piso;

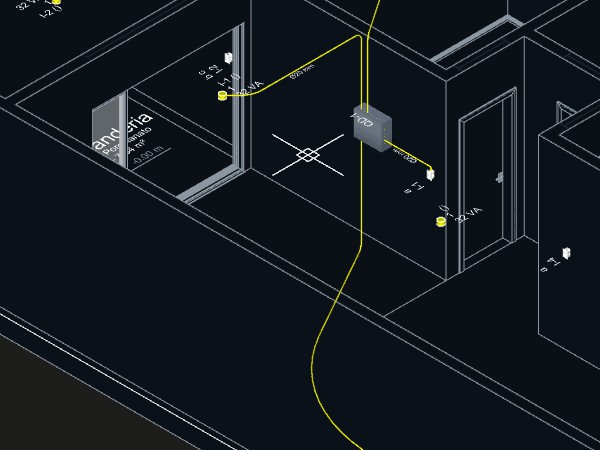

  3. Nas propriedades do Inspetor de objetos <F11>, clique sobre o comando Abaixo do piso ;



  4. O movimento do cursor ficará limitado ao plano da cota abaixo do piso. Caso necessário, indique pontos intermediários para realizar curvas na tubulação, evitando a captura de outros pontos de objetos em níveis diferentes da cota atual;

  5. Aproxime o cursor do mouse da parte inferior do Quadro de distribuição;


  6. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da saída de tubulação desejada no componente, confirme clicando com o botão do mouse para criar tubulação.


Alterando a posição da indicação de uma tubulação

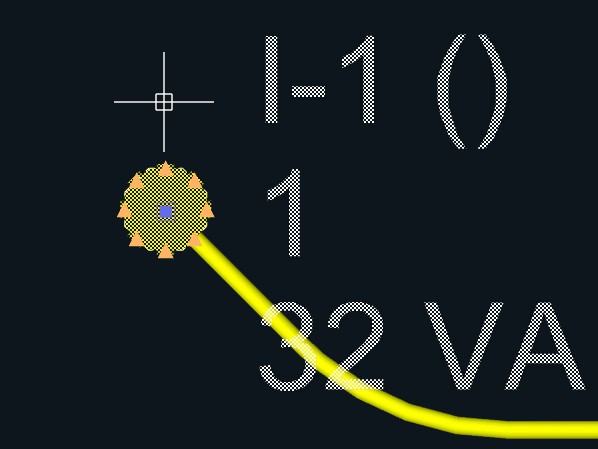

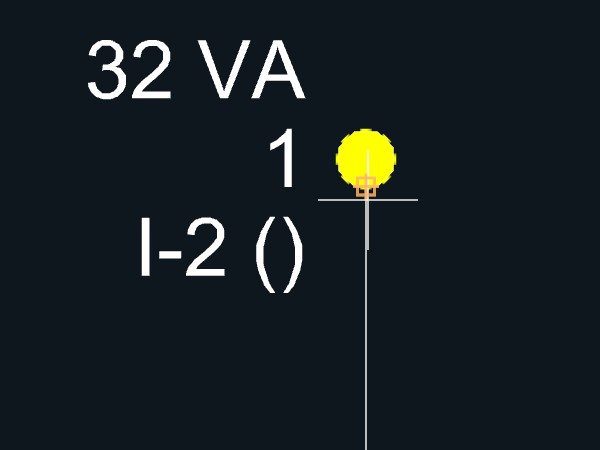

A indicação da tubulação é feita inicialmente pelo ponto central da projeção em planta da tubulação. No entanto, em alguns casos, pode ser necessário reposicionar para evitar sobreposição com outros elementos, textos ou indicações do projeto.

  • Para alterar a posição da indicação de uma tubulação:
  1.  Selecione a tubulação desejada. Triângulos na cor cinza deverão aparecer sobre a posição da indicação;



  2. Clique sobre o triângulo cinza para alterar a posição da indicação;
  3. Indique um ponto para a nova posição da indicação.

Caso indique um ponto próximo da tubulação, a indicação será desenhada acompanhando o ângulo do trecho da tubulação no ponto indicado. Se o ponto for a uma certa distância da tubulação, será criada uma linha de chamada para a indicação.



Para retornar a indicação ao modo inicial, selecione a tubulação e nas propriedades do Inspetor de objetos <F11> marque a caixa com a opção Ajustar indicação.

Atualizando a fiação

Depois de lançar todas todas as caixas, luminárias, interruptores e tomadas do projeto, e interligar tudo com tubulações, chegou a hora de calcular os disjuntores e passar a fiação necessária ao funcionamento da instalação elétrica.
No menu INSTALAÇÕES ► Elétricas clique sobre o botão Atualizar elétrica .
Essa função realizara os seguintes procedimentos:

  • Soma das potências instaladas em cada circuito e cálculo do disjuntor necessário;
  • Cálculo da espessura da fiação necessária para as ligações e passagem dos fios e cabos pela tubulação;
  • Informa ao usuário se há algum problema no lançamento da instalação.

Caso já tenha gerado as plantas ou tabelas do projeto elétrico, será necessário atualizar as gerações.

Criando a Planta elétrica

Depois de adicionar todos as unidades de ar condicionado previstas no projeto, chegou a hora de criar as pranchas do projeto de Instalações elétricas.

  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;

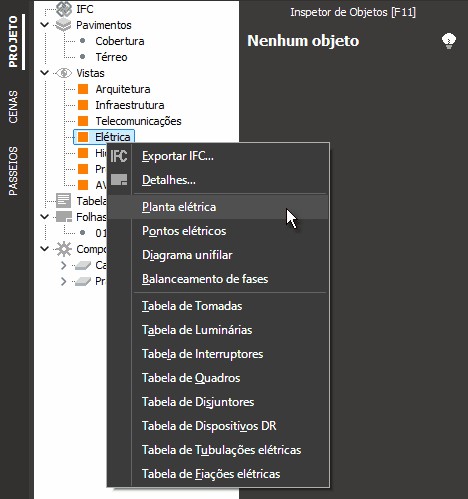

  2. Com o botão direito do mouse clique sobre o item da disciplina Elétrica;



  3. No menu, selecione o item Planta elétrica;
  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência da planta baixa;
  5. Alterne para o modo Pranchas do projeto ;
  6. No Gerenciador de projetos, expanda o item da disciplina Elétrica;
  7. Clique sobre a "Planta elétrica" e mantendo o botão do mouse pressionado arraste para o projeto. A planta será gerada;
  8. Indique um ponto para definir o local para inserção.
  9. Selecione o carimbo da prancha e nas propriedades do inspetor de objetos altere o componente de "Carimbo-mm" para "Carimbo-Elétrico" ou seu selo personalizado para essa disciplina.

Detalhes de projeto

O sistema oferece ao projetista alguns detalhes na forma de blocos prontos para serem inseridos no projeto.

  • Para inserir um detalhe:

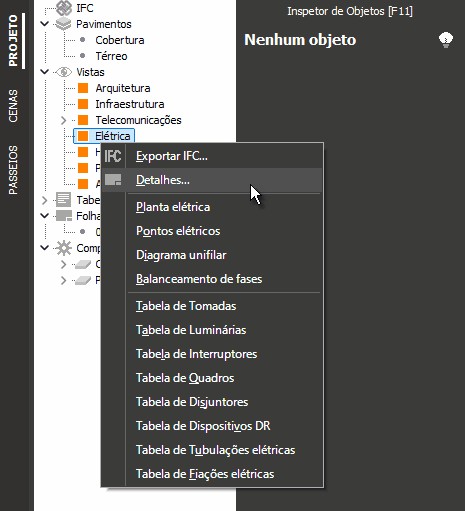

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Elétrica;



  3. No menu, selecione o item Detalhes...;
  4. Selecione o detalhe desejado e pressione OK para inserir no projeto.

Tabelas de quantidades e legendas

Já estão configuradas tabelas com símbolos e quantidades para Tomadas, Luminárias, Interruptores, Quadros, Disjuntores, Dispositivos DR, Tubulações e Fiações elétricas.


Exemplo de tabelas de instalações elétricas com simbologia

  • Para criar as tabelas de quantidades e legendas de Elétrica:
  1.  No Gerenciador de projetos, clique com o botão direito do mouse sobre o item da disciplina Elétrica;
  2. No menu, selecione o item Tabela de Tomadas. A tabela deverá aparecer na relação de tabelas;
  3. No modo Pranchas do projeto , selecione a tabela do Gerenciador de projetos e arraste para a prancha.
  4. Repita o processo para criar e inserir no projeto as demais tabelas da disciplina Elétrica;

Orçamentos

Cada equipamento ou tubulação deverá estar associado a uma composição de custos vínculada aos respectivos códigos SINAPI. Caso o componente ainda não possua uma composição associada, ou não possua um código SINAPI, ao gerar o orçamento o usuário será informado.

Exportação IFC

  • Para exportar a disciplina para um arquivo IFC:
  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2. Com o botão direito do mouse clique sobre o item da disciplina Elétrica;
  3. No menu selecione o item "Exportar IFC...";
  4. Na janela Exportar disciplina para... selecione a pasta, especifique o nome para o arquivo e clique sobre o botão OK.

Tópicos relacionados:
